9.1 风冷空调箱式恒温恒湿机组触摸屏操作说明

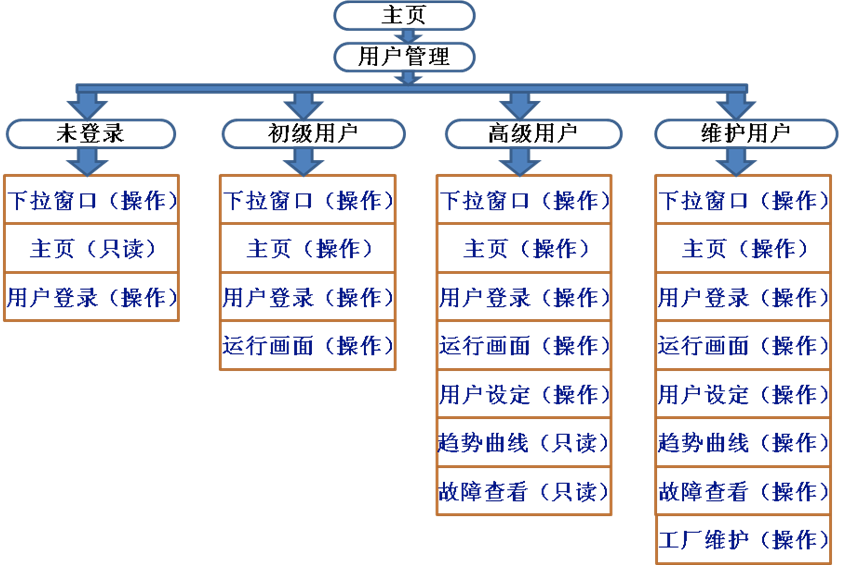

（1）触摸屏权限分为四级：未登录、初级用户、高级用户、维护用户。 触摸屏的操作框架图：
（2）各页面的说明
| 页面 | 说明 |
| 主页 | 1、触摸屏上电复位结束后的初始页面；
2、可以直观的看到实测温度数据、实测湿度数据； 3、可以方便的设定温度、设定湿度； 4、可以观察机组运行状态、触摸屏通信是否正常、有无故障发生； 5、可以进行开机、关机操作； |
| 下拉窗口 | 1、通过从上往下滑动触摸屏屏幕，可以将改窗口拉出；从下往上滑动，可
以将该窗口隐藏； 2、可以选择开启、关闭按键操作声音； 3、可以选择触摸屏调低亮度时间； 4、可以选择触摸屏关闭背光时间； 5、可以调节触摸屏亮度 6、可以观察到实时故障报警信息； |
| 用户登录 | 1、通过主页（或者运行画面）的登录图标进入用户登录页面，登录成功后，
自动返回主页； 2、可以通过登录，获取相应的操作权限； 3、可以退出当前登录用户； |
| 运行画面 | 1、可以观察机组运行的示意图；
2、可以设定温度、湿度、模式； 3、可以观察机组的部分运行参数； 4、可以进行开机、关机操作； |
| 用户设定 | 1、可以进行常用功能的设定：来电自启、定时开关机等； |
| 2、可以查看机组的部分运行参数； | |
| 趋势曲线 | 1、可以直观的观察设定温湿度和实测温湿度的动态变化情况； |
| 故障查看 | 1、可以查看实时故障报警信息； |
（3）各权限的说明
| 权限 | 说明 |
| 未登录 | 1、 能够进入登录页面进行相应操作；
2、 能够进入主页，查看设定的温湿度、实测的温湿度；不能设定温湿度， 不能实现开关机操作； 3、 能够进入下拉窗口，并能够观察和操作下拉窗口中的内容； |
| 初级用户
（密码 6666） |
1、 能够进入登录页面进行相应操作；
2、 能够进入主页，并能够观察和操作主页中的内容； 3、 能够进入下拉窗口，并能够观察和操作下拉窗口中的内容； 4、 能够进入运行画面，并能够观察和操作运行画面中的内容； |
| 高级用户
（密码 8888） |
1、 能够进入登录页面进行相应操作；
2、 能够进入主页，并能够观察和操作主页中的内容； 3、 能够进入下拉窗口，并能够观察和操作下拉窗口中的内容； 4、 能够进入运行画面，并能够观察和操作运行画面中的内容； 5、 能够进入用户设定，并能够观察和操作用户设定中的内容； 6、 能够进入趋势曲线； 7、 能够进入故障查看，查看实时报警信息（下拉窗口中也能查看）； |
（4）主页相关说明

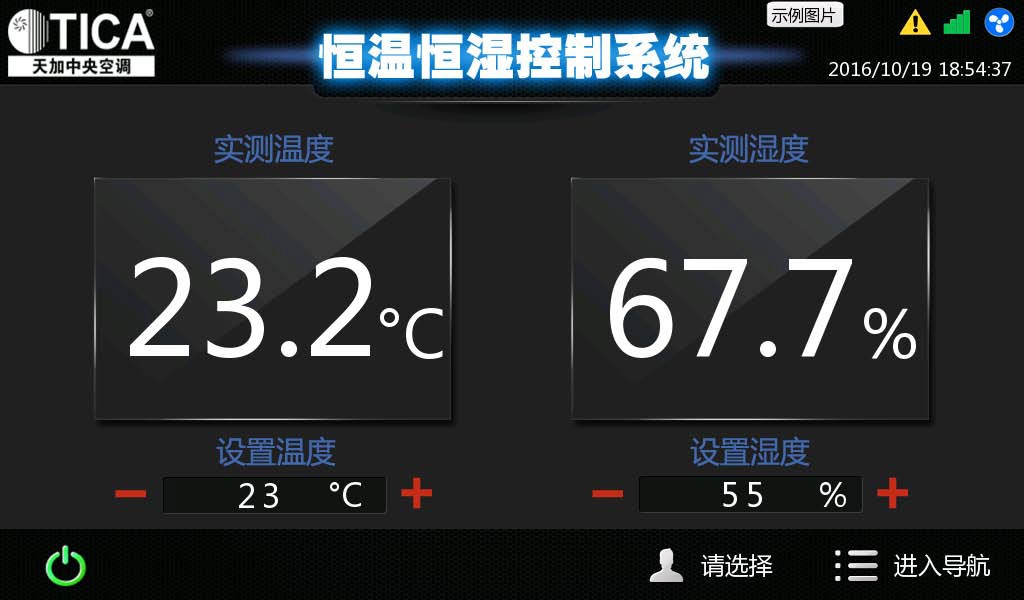

主页
| 内容 | 说明 |
| 开关机状态指示 | 风机图标指示机组的开关机状态。该图标动态旋转表示机组处于开机状态； 该图标静止的时候表示机组处于关机状体 |
| 通信状态指示 | 该图标指示触摸屏与内机板保持通信的情况。绿色图标表示通信正常，白色 图标加红色小叉表示通信异常（通信异常的情况下，触摸屏中的其他内容显 示并不能反映实际情况） |
| 故障指示 | 屏幕右上角出现该图标表示机组出现故障。此时可以通过下拉窗口查看故障 内容 |
| 开关机按钮 | 屏幕左下角为开关机按钮，该图标为绿色时表示机组处于开机状态，此时点
击该图标，会弹出确认关机对话框；该图标为红色时表示机组处于关机状态， 此时点击该图标，会弹出确认开机对话框； 当控制模式为远程时，此时触摸屏上开关机按钮的操作权限失效，按钮右侧 会显示“远程控制中”字样 |
| 用户登录按钮 | 点击该图标进入用户登录页面，当登录成功后，该图标中“请选择”字样会 变成相应的登录用户，如“高级用户” |
| 更多窗口按钮 | 用户登录后，点击“进入导航”，可以进入运行画面，并出现更多窗口选择 |
| 实测温度 | 回风温湿度探头探测的温度数值，显示范围 0~50℃ |
| 实测湿度 | 回风温湿度探头探测的湿度数据，显示范围 0~99.9％ |
| 设置温度 | 通过左右两侧的加减号来设定温度数值，范围 16~30℃ |
| 设置湿度 | 通过左右两侧的加减号来设定湿度数值，范围 30~90％ |
（5）下拉窗口相关说明

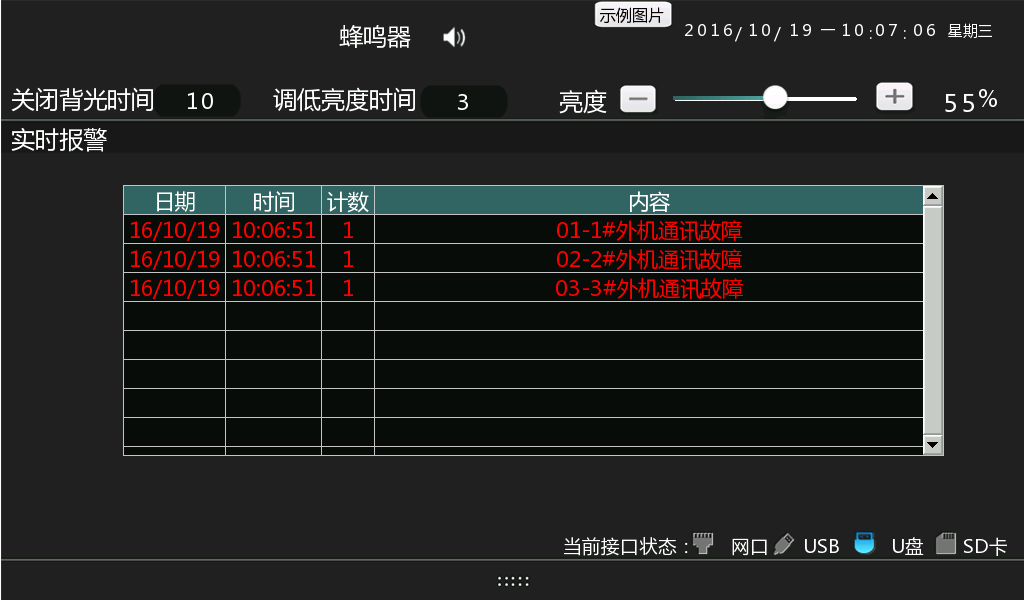

下拉窗口
| 内容 | 说明 |
| 蜂鸣器 | 点击蜂鸣器的喇叭按钮，可以选择有按键音模式或者静音模式 |
| 关闭背光时间 | 设定熄屏时间，如 10 表示 10 分钟未操作触摸屏则熄灭屏幕，若设置为
0 表示屏幕常亮（屏幕常亮会增加功耗、影响屏幕寿命） |
| 调低亮度时间 | 调节屏幕显示亮度变暗时间，如 3 表示 3 分钟未操作触摸屏则屏幕亮度
降低，若设置为 0 表示屏幕亮度不变（亮度降低不同于熄屏） |
| 亮度 | 调节触摸屏正常显示时的亮度 |
| 实时报警 | 显示当前故障信息，故障触发时间、次数、内容，如“01-1#外机通信
故障”，表示故障代码为 01，故障为内机与 1#外机通信故障 |

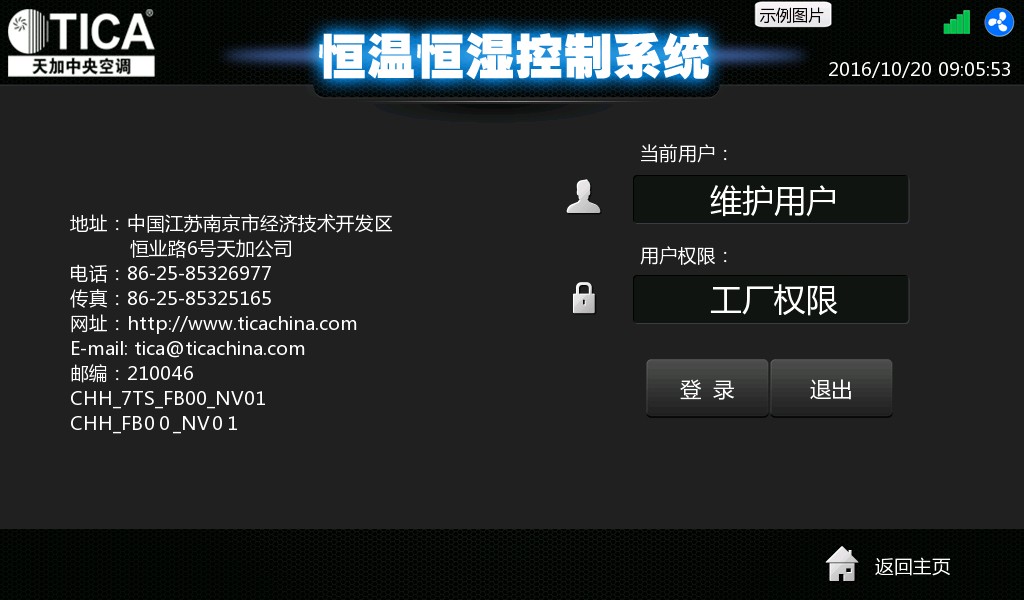

（6）登录页面相关说明
运行画面
| 内容 | 说明 |
| 登录按钮 | 点击登录按钮，出现用户权限登录对话框，选择相应的用户并输入 密码，“初级用户”密码 6666，“高级用户”密码 8888 （初级用户 定位为一般操作人员；高级用户定位为设备维护人员；维护用户定 位为天加空调设备调试、维护、服务人员） |
| 退出按钮 | 点击退出按钮，退出相应登录用户 |
（7）运行画面相关说明

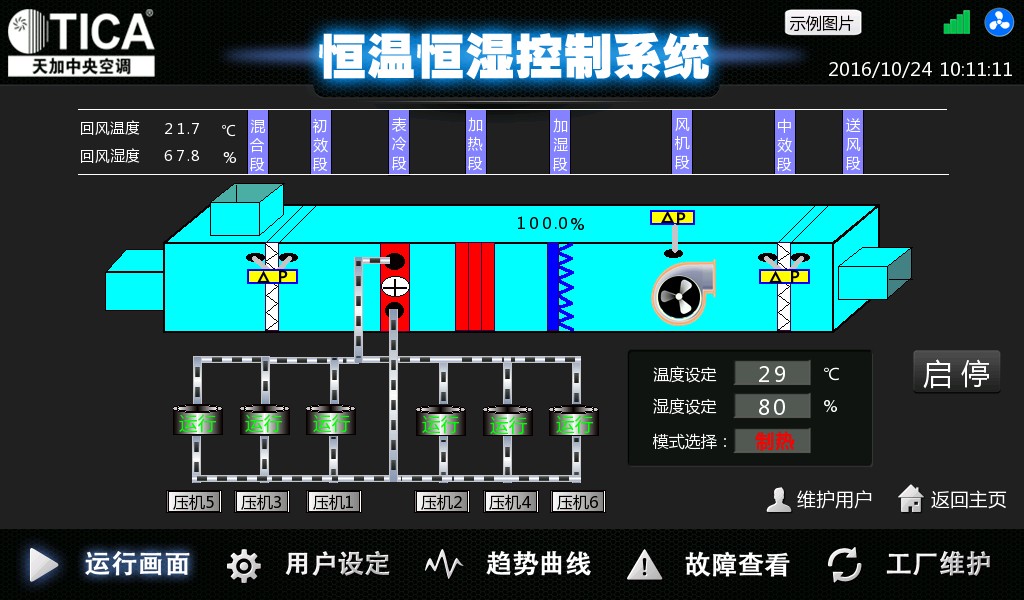

运行画面
| 内容 | 说明 |
| 内风机图标 | 图标动态旋转代表内风机正在运行，图标静止代表内风机停止运 行 |
| 加湿器图标 | 加湿器图标出现喷雾闪烁表示加湿器正在工作，加湿器图标上方 数字表示加湿器输出百分比 |
| 电加热图标 | 1:2:4 三档电加热如左图所示，从左往右分别表示 1 档、2 档、4 档电加热，灰色表示电加热未工作，红色表示电加热在工作 |
| 压缩机工作模式 | 红色区块与加号表示压机制热模式，蓝色区块与减号表示压机制 冷模式 |
| 压缩机图标 | 绿色运行字样代表压缩机正在运行，否则代表压缩机没有运行 |
| 压缩机参数图标 | 点击压缩机参数图标，出现该系统运行参数，如下图所示（单系 统机组参数不同） |
 |
|
| 启停按钮 | 进行开关机操作。如果控制方式为远程，则该按钮失效，并出现 “远程控制中”字样 |
| 用户登录 | 点击进入用户登录页面，“维护用户”字样表示目前登录的用户 为维护用户 |
| 返回主页按钮 | 点击返回主页 |
| 运行画面按钮 | 点击进入运行画面，字样变亮表示正处于运行画面 |
| 用户设定按钮 | 点击进入用户设定，字样变亮表示正处于用户设定 |
| 趋势曲线按钮 | 点击进入趋势曲线，字样变亮表示正处于趋势曲线 |
| 故障查看按钮 | 点击进入故障查看，字样变亮表示正处于故障查看 |
| 工厂维护按钮 | 点击进入工厂维护，字样变亮表示正处于工厂维护 |
| 回风温湿度显示 | 回风温湿度显示 |
| 设定温度、湿度、模式 | 设定温度，范围 16~30℃；设定湿度，范围 30~90％； 选择模式，包括自动、制冷、制热、通风 |
（8）用户设定页面相关说明

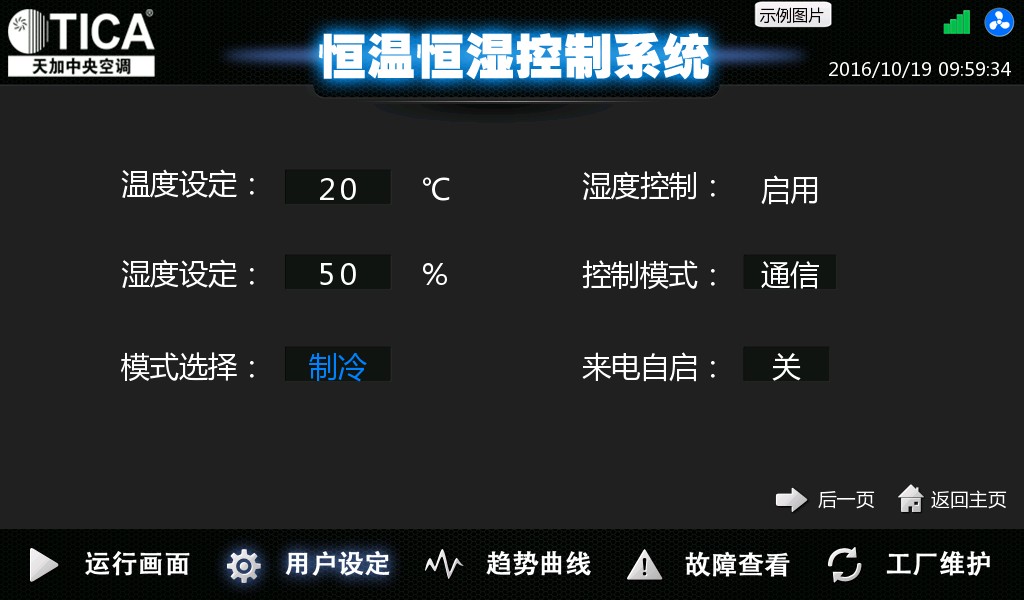

用户设定第一页
| 内容 | 说明 |
| 湿度控制 | 湿度控制启用表示机组控制湿度（并控温度），湿度控制禁用表示机
组不控湿度（仅控温度） |
| 控制模式 | 控制模式有通信、按钮、远程三种；通信模式表示触摸屏开关机和
集控开关机有效；按钮模式表示触摸屏、集控以及电控柜上按钮开 关机有效；远程模式表示只有远程开关机干接点能有效控制开关机 |
| 来电自启 | 来电自启开，表示机组在开机状态下断电，下次来电自动开机 |

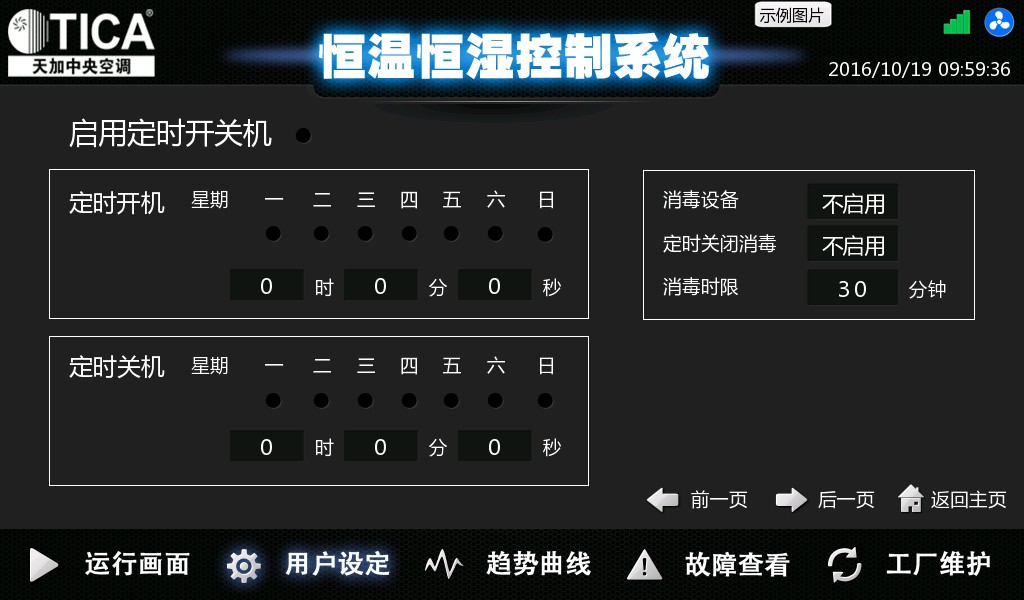

用户设定第二页
| 内容 | 说明 |
| 定时开关机 | 设定机组定时开机、定时关机 |
| 消毒模式 | 工厂维护中配置有无消毒设备（非标配） |

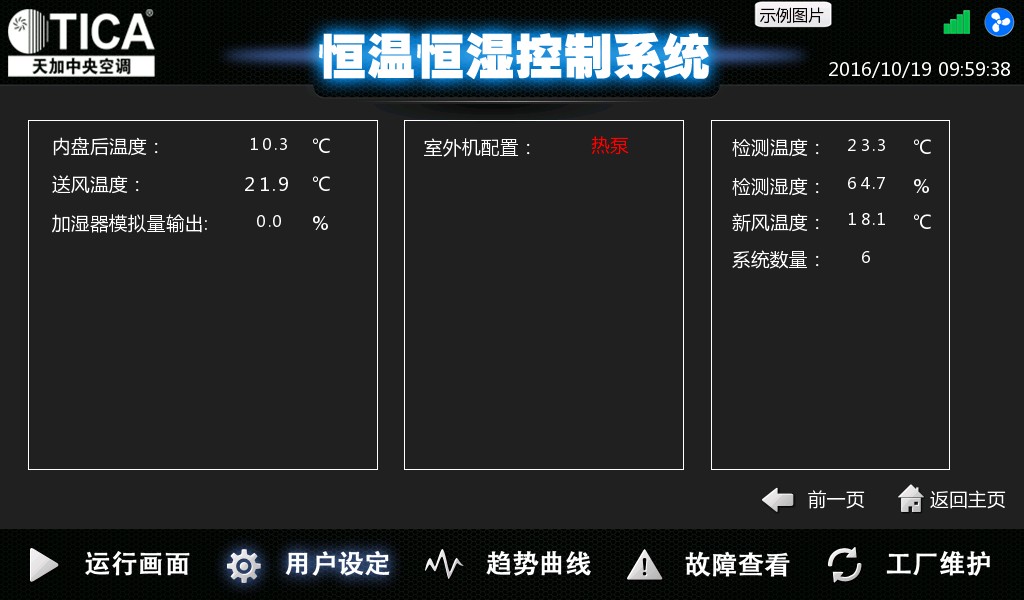

用户设定第三页
（9）趋势曲线页面相关说明

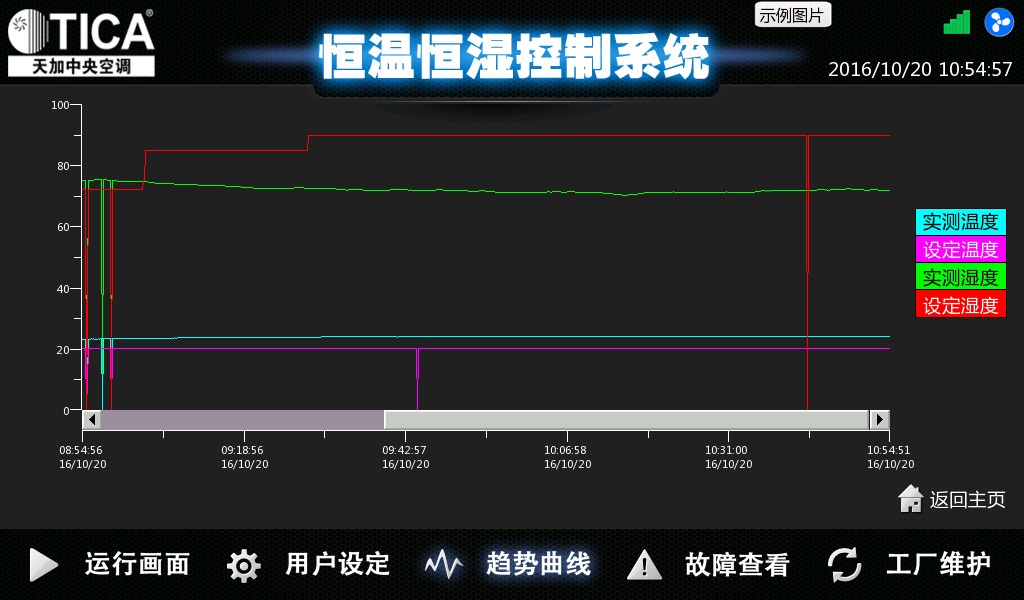

趋势曲线
| 内容 | 说明 |
| 曲线图 | 曲线图中描述 48 小时内的设定温湿度、实测温湿度变化情况 |
（10）故障查看页面相关说明

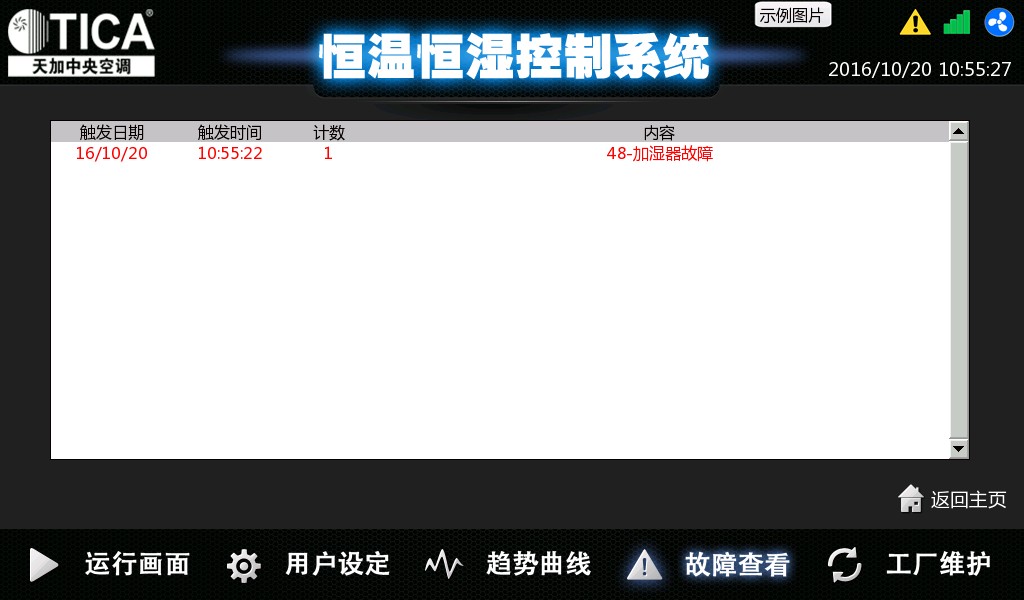

故障查看
| 内容 | 说明 |
| 实时故障 | 故障查看页面查看实施故障，同下拉菜单 |
9.2 远程触摸屏（选配件）
当用户需要有两个触摸屏控制（本地屏、远程屏），可以选配该配件，远程屏和本地屏功能上基本 一致。

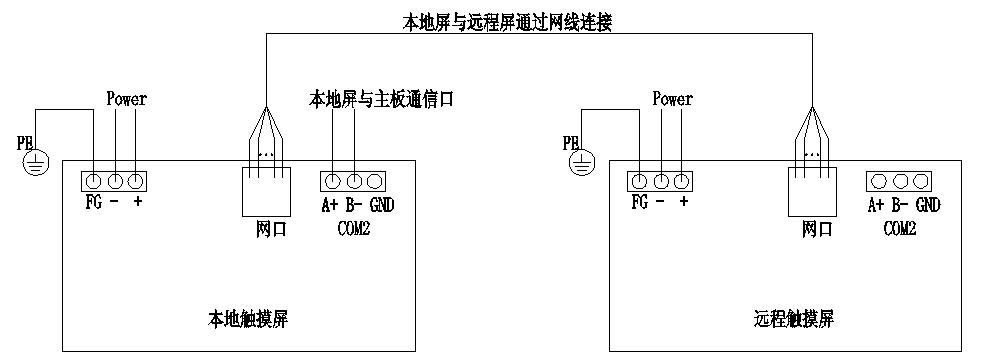

远程屏和本地屏之间通过网线连接，建议网线长度不要超过 100 米。连接方法如下：
远程屏和本地屏都有七寸和十寸两种配置，需要直流 24V 电源供电。

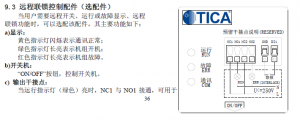

9.3 远程联锁控制配件（选配件）
机组运行时联动；
当故障指示灯（红色）亮时，NC2 与 NO2 接通，可用于机组故障时联动。
d)拨码与连锁： 根据不同的使用场所及需求，该配件可通过拨码选择不同的控制方式，详见如下：
| 方式 | 拨码（4-3-2-1） | 联锁方式 | 备注 |
| 1 | x 0 0 0 | 开关单独有效 | 出厂默认 |
| 2 | x 0 0 1 | 开关与 DI1 串联有效 | 联锁保护 |
| 3 | x 0 1 0 | 开关与 DI2 串联有效 | |
| 4 | x 0 1 1 | 开关与 DI1、DI2 串联有效 | |
| 5 | x 1 0 0 | 开关与 DI1 并联有效 | 联锁开关 |
| 6 | x 1 0 1 | 开关与 DI2 并联有效 | |
| 7 | x 1 1 0 | 开关与 DI1、DI2 并联有效 | |
| 8 | x 1 1 1 | 预留 | |
| 9 | 0 x x x | 波特率选择位，拨为 0 时为 19200bps | 默认为 0 |
| 10 | 1 x x x | 波特率选择位，拨为 1 时为 9600bps |
注：1）、0 为 OFF 状态，1 为 ON 状态；x 为 0 或 1。
2）、在方式 2 中，若 DI1 与 COM 接通，则允许开机运行；若 DI1 与 COM 断开则不允许开机，若 在运行过程中断开，则强制关机；方式 3 同方式 2，只是利用 DI2 与 COM 进行联锁控制；在方式 4 中 只有当 DI1 与 COM 接通，并且 DI2 与 COM 接通时才允许开机运行。
3）、在方 式 5 中，开关“ON/OFF”和 DI1 均可控制机组开关，以最后一次动作为准。在 DI1 与 COM 连接状态不变时（保持接通或断开），可以通过改变“ON/OFF”状态切换开关机；同时也可以在“ON/OFF” 状态不变时，可以通过改变 DI1 与 COM 连接状态切换开关机；方式 6 同方式 5，只是利用 DI2 与 COM 进行联锁控制；在方式 7 中，开关“ON/OFF”、DI1 和 DI2 均可控制机组开关，以最后一次动作为准。
机组连接方法：
如下图所示，将远程联锁控制配件固定好后，需将其 A、B、12V、GND 分别连接控制器上的 A2、 B2、12V、GND 接点。当连接正常后，通讯灯会闪烁提示。
注： 1、控制器与远程联锁控制配件之间连接推荐使用四芯屏蔽线，同时禁止与强电混铺，否则可能导致通 讯失败。
2、连接远程联锁控制配件时，请将内机 S3 拨码设置为 0001。
