机组控制器使用说明
4.1线控器概述
本集中线控器为宽屏小体积型LCD显示控制器。
主要功能：故障代码显示，锁键功能，定时功能，模式设置，温度设置和显示，温度点查询等。

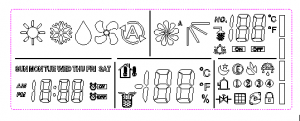

4.2线控器液晶屏图示
4.3线控器外壳图示

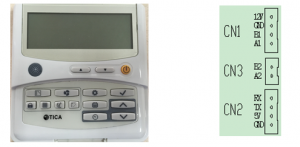

线控器的外形图如下图左
4.4线控器接口说明
线控器背面接线口如上图右
CN1：RS485通讯接口，备用。
CN2：TTL电平通讯接口，连接至内机SLM接口，默认使用接口。
CN3：A2、B2，RS485通讯接口，备用。
4.5线控器拨码说明
S1-1234567：备用
S1-8 ：485通信与TTL通信设置。ON：TTL通信，OFF：485通信；(本机是TTL通信方式)
S2-123456：备用；
S2-7 ：A1/B1 通信接口的匹配电阻短接拨码，ON：接入匹配电阻，OFF：不接匹配电阻
S2-8 ：A2/B2 通信接口的匹配电阻短接拨码，ON：接入匹配电阻，OFF：不接匹配电阻
4.6线控器功能及使用说明

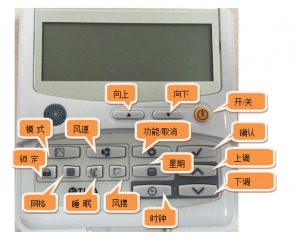

（1）按键功能描述：

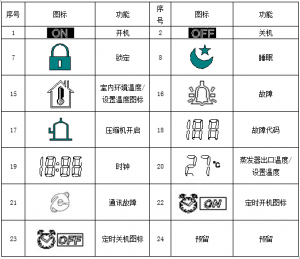

（2）液晶屏图标显示功能描述：
（3）开关机设置：
按“开/关机”键，ON/OFF状态切换。

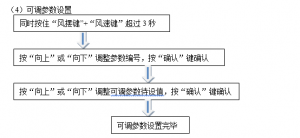

注：可调参数对照表
| 序号 | 描述 | 默认值 | 设定范围 | 说明 |
| 1 | 压缩机加载温差△T | 1℃ | 1~8℃ | |
| 2 | 设定出风温度Ts | 12℃ | 10~20℃ | |
| 3 | 预留 | / | / | / |
| 4 | 预留 | / | / | / |
| 5 | 室内盘管防结冰 | -2℃ | （-5）~5℃ | |
| 6 | 压缩机减载温控周期 | 5钟 | 1~5分钟 | |
| 7 | 压缩机加载温控周期 | 5钟 | 1~10分钟 | |
| 8 | 预留 | / | / | / |
| 9 | 外环温16℃时，控制外风机启动的外盘温度值T1 | 35℃ | 30~40℃ | 常年制冷 |
| 10 | 控制外风机启停的外盘温度随环温变化量ΔT2 | 3 | 1~10 | 常年制冷；控制外风机启停的外盘温度值随外环境温度变化而变化 |
| 11 | 外环温0℃时，控制外风机运行的最长运行时间t1 | 5s | 3~30s | 常年制冷； |
| 12 | 控制外风机运行的最长运行时间随环温变化量Δt | 8 | 1~30 | 常年制冷；控制外风机运行的最长运行时间随外环境温度变化而变化 |
