天加变容量直膨机净化空调TIMS控制操作手册TAC060DVD

控制柜操作

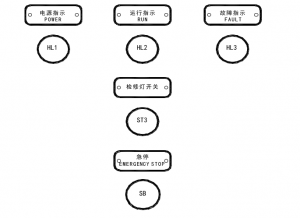

3.1 控制柜控制面板 对控制柜的操作可以通过面板与触摸屏实现，控制柜面板示意图如下：

柜门上的标配件:

◇ 电源指示：HL1为电源指示灯。合上电源总闸，电源指示灯亮指示供电正常。

◇ 运行指示：HL2为运行指示灯。通过运行指示灯监控机组是否运行。

◇ 故障指示：HL3为故障指示灯。通过故障指示灯监控机组是否故障。

◇ 检修灯按钮：ST3为检修灯按钮。机组停机检修时按下此按钮对机组内部进行照明。

◇ 急停按钮：SB为急停按钮。紧急情况下，将急停按钮拍下，机组立即停止工作，故 障排除后，急停蘑菇头旋转复位，机组恢复正常状态。

3.2 触摸屏操作

3.2.1 触摸屏操作框架图及权限说明

（1）触摸屏权限分为三级：未登录、用户系统、维护系统。

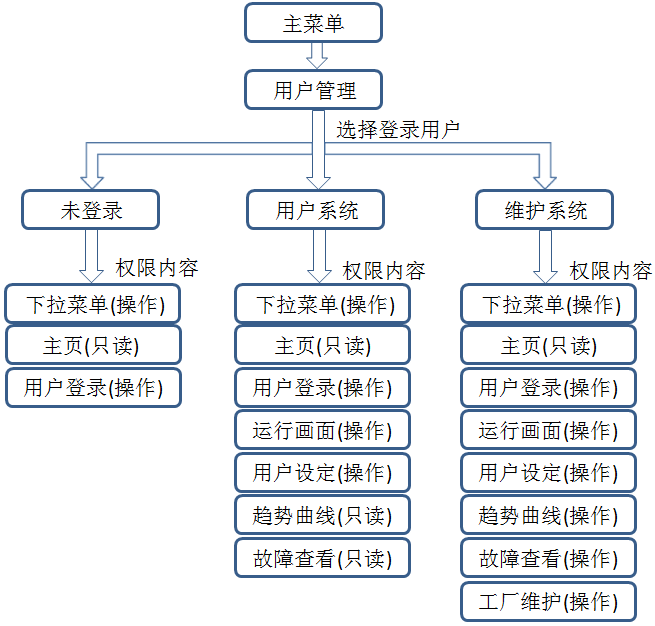

触摸屏的操作框架图：

（2）各页面的说明如下：

（3）各权限的说明如下：

注：用户登录后，不会自动注销；登录后半小时不操作会自动注销；用户系统可以在 主页中设置温度、湿度、开关机，可以在运行画面中设置运行模式；可以满足一般操 作需求，为了防止他人误操作，可以在登录页面手动退出登录。

变频变容量直膨系统

主页

内容	说明
开关机状态指示	风机图标指示机组的开关机状态。该图标动态旋转表示机组处于开 机状态；该图标静止的时候表示机组处于关机状体

通信状态指示	该图标指示触摸屏与内机板保持通信的情况。绿色图标表示通信正 常，白色图标加红色小叉表示通信异常（通信异常的情况下，触摸 屏中的其他内容显示并不能反映实际情况）
故障指示	屏幕右上角出现该图标表示机组出现故障。此时可以通过下拉窗口 查看故障内容
开关机按钮	屏幕右边有开关机按钮，该图标为绿色时表示机组处于开机状态， 此时点击该图标，会弹出确认关机对话框；该图标为红色时表示机 组处于关机状态，此时点击该图标，会弹出确认开机对话框； 当控制模式为远程时，此时触摸屏上开关机按钮的操作权限失效， 按钮右侧会显示“远程控制中”字样
登录按钮	此图标位于屏幕右上方，点击该图标进入用户登录页面，当登录成 功后，该图标中“请选择”字样会变成相应的用户权限，如“用户 权限”
外机图标	此图标及右边的数字表示外机开启数量
加湿器图标	此图标及右边百分比表示加湿器开启比率
内风机图标	此图标及右边文字表示内风机是否开启
	通过点击选择的模式并进行确认，可以进行模式切换，正在运行的 模式的图标会变成相应的颜色。
实测温度	回风温湿度探头探测的温度数值
实测湿度	回风温湿度探头探测的湿度数据
设置温度	通过左右两侧的加减号来设定温度数值，每次加减 0.5℃，范围 5.0~45.0℃
设置湿度	通过左右两侧的加减号来设定湿度数值，每次加减 1%，范围 30~90％
主页按钮	点击进入主页
运行画面按钮	点击进入运行画面
机组参数按钮	点击进入机组参数
趋势曲线按钮	点击进入趋势曲线

故障查看按钮	点击进入故障查看
工厂维护按钮	点击进入工厂维护

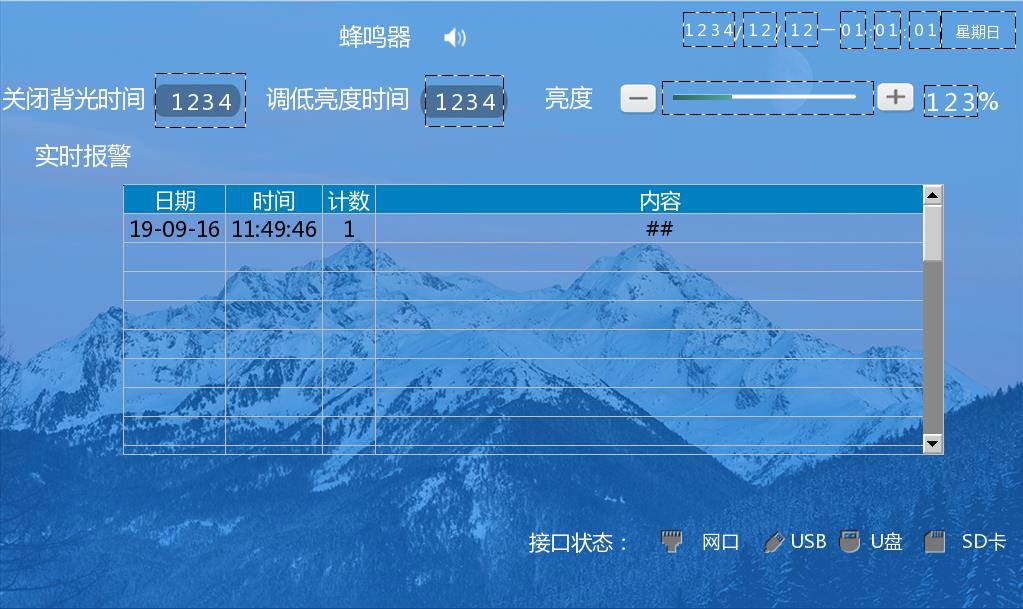

3.2.2 下拉窗口相关说明

下拉窗口

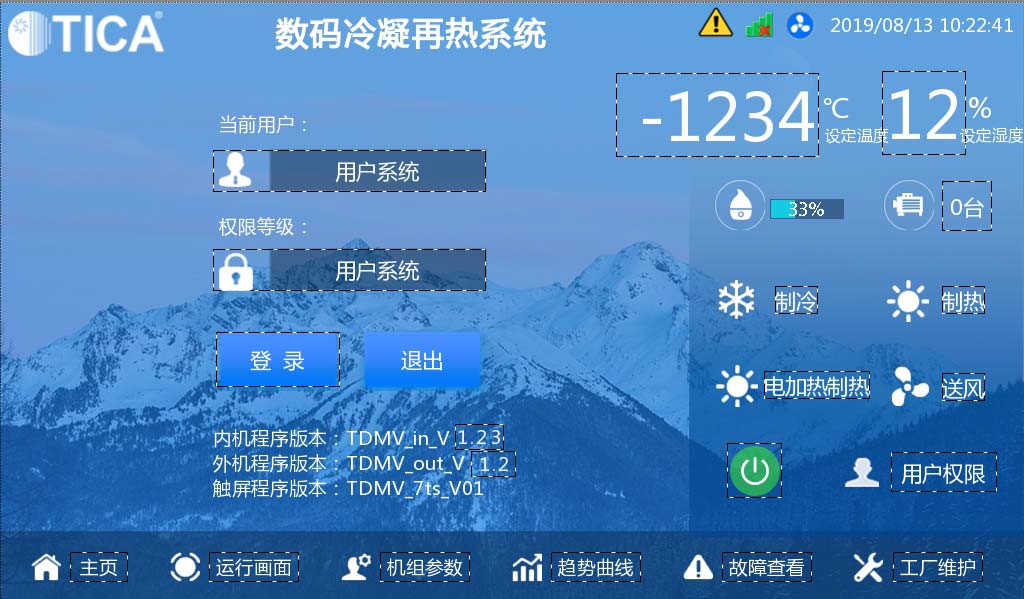

3.2.3 登录页面相关说明

变频变容量直膨系统

用户登录

内容	说明
登录按钮	点击登录按钮，出现用户权限登录对话框，选择相应的用户并输入 密码，“用户权限”密码 6666。（“维护权限”定位为天加空调设备 调试、维护、服务人员）
退出按钮	点击退出按钮，退出相应登录用户

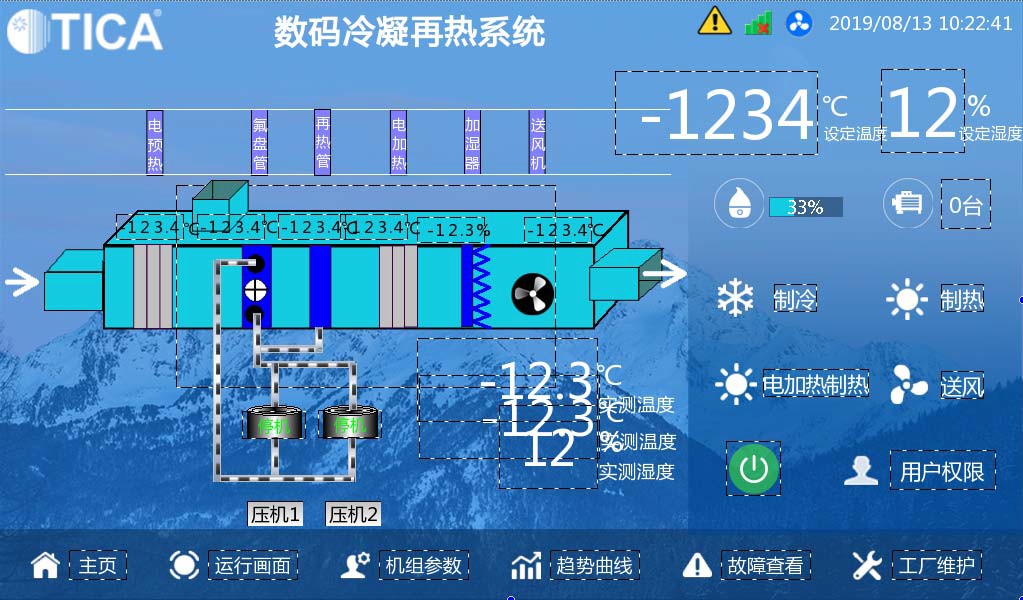

3.2.4 运行画面相关说明

变频变容量直膨系统

运行画面

内容	说明
内风机图标	图标动态旋转代表内风机正在运行，图标静止代表内风机停止运 行
加湿器图标	加湿器图标出现喷雾闪烁表示加湿器正在工作，加湿器图标上方 数字表示加湿器输出百分比
电加热图标	1:2:4 三档电加热如左图所示，从左往右分别表示 1 档、2 档、4 档电加热，灰色表示电加热未工作，红色表示电加热在工作
压缩机工作模式	红色区块与加号表示压机制热模式，蓝色区块与减号表示压机制 冷模式
压缩机图标	根据机组的运行，压缩机显示该时刻的运行状态和运行模式

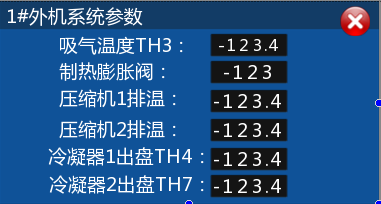

压缩机参数图标	点击压缩机参数图标，出现该系统运行参数，如下图所示（单系 统机组参数不同）

回风温湿度显示

回风温湿度显示

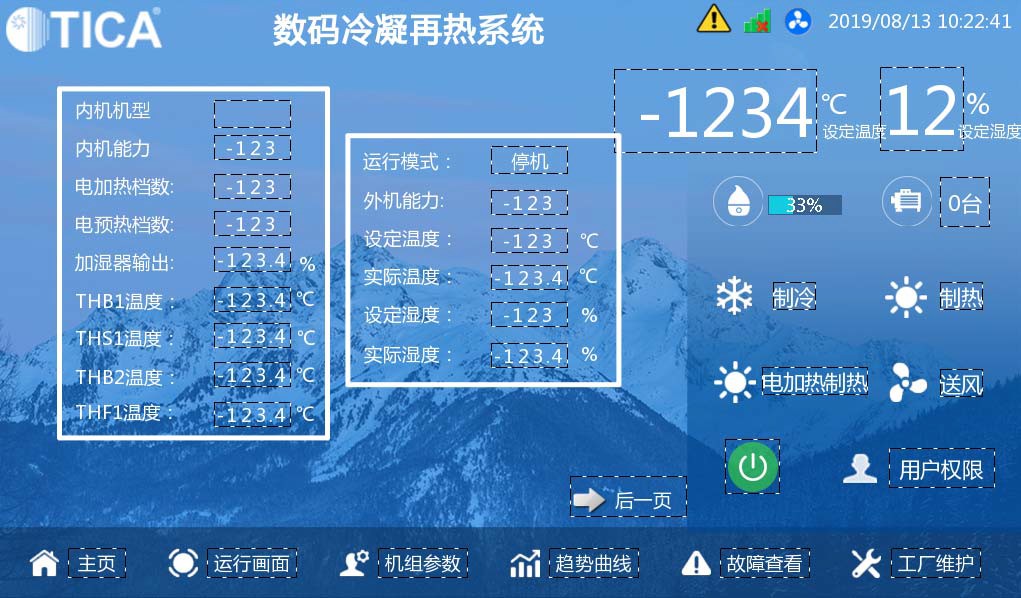

3.2.5 机组参数相关说明

变频变容量直膨系统

机组参数第一页

变频变容量直膨系统

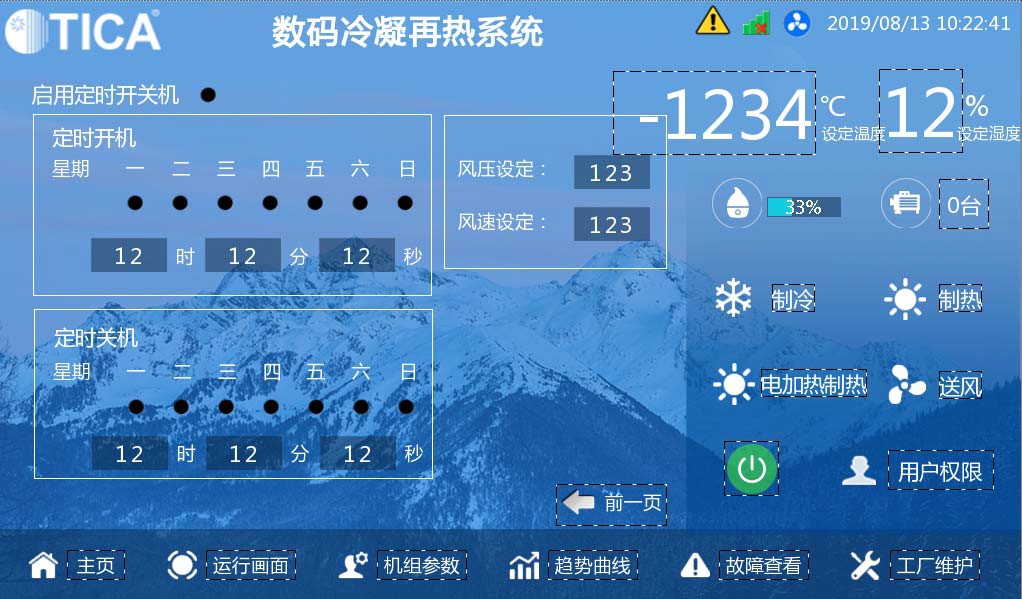

用户设定第二页

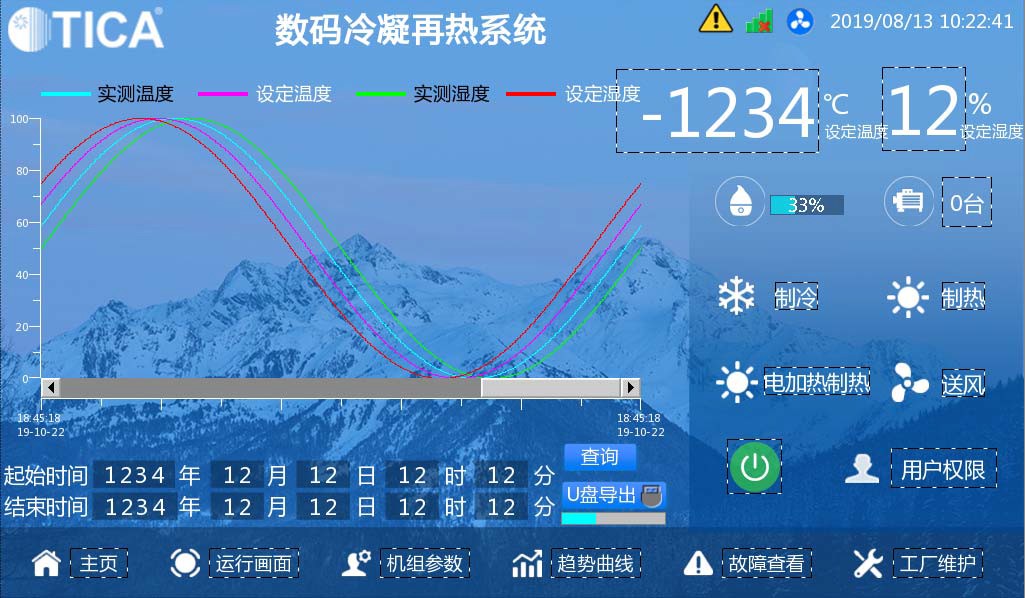

3.2.6 趋势曲线相关说明

变频变容量直膨系统

趋势曲线

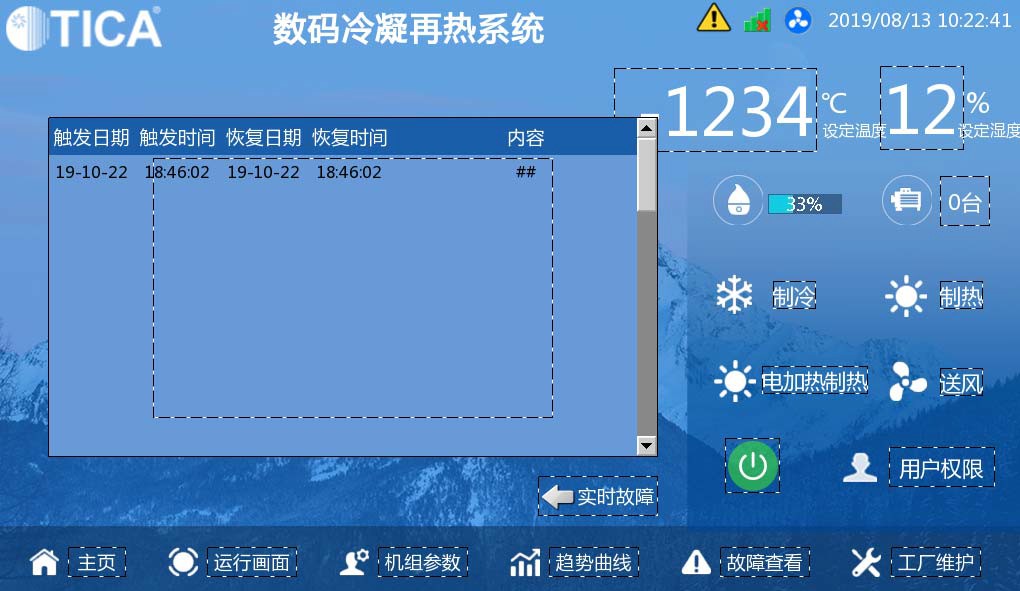

3.2.7 故障查看相关说明

变频变容量直膨系统

故障查看

3.2.8 触摸屏时间校准及接线

一般情况下，触摸屏时间无需校准。如有需求，按照如下方式校准时间：

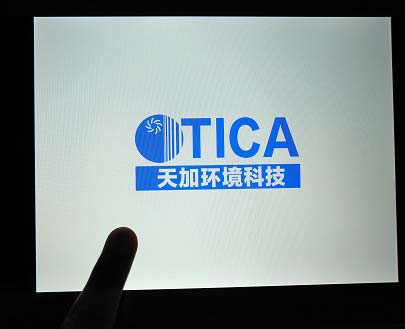

（1） 触摸屏上电后，随即将手指按住屏幕内任意点不放

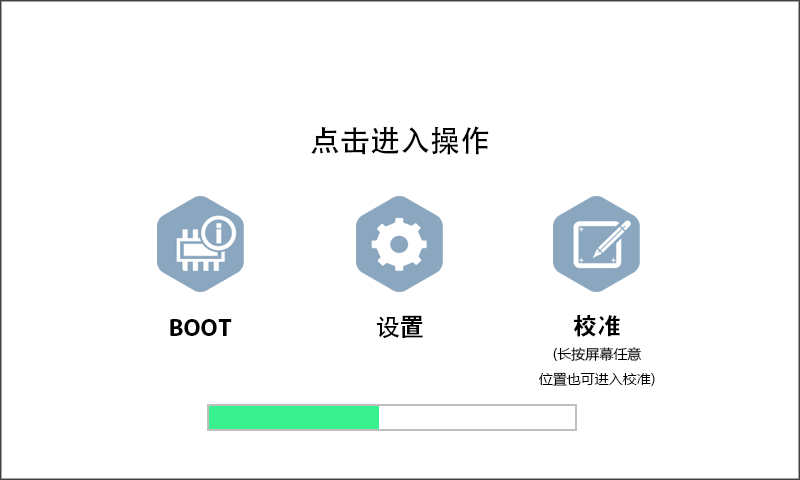

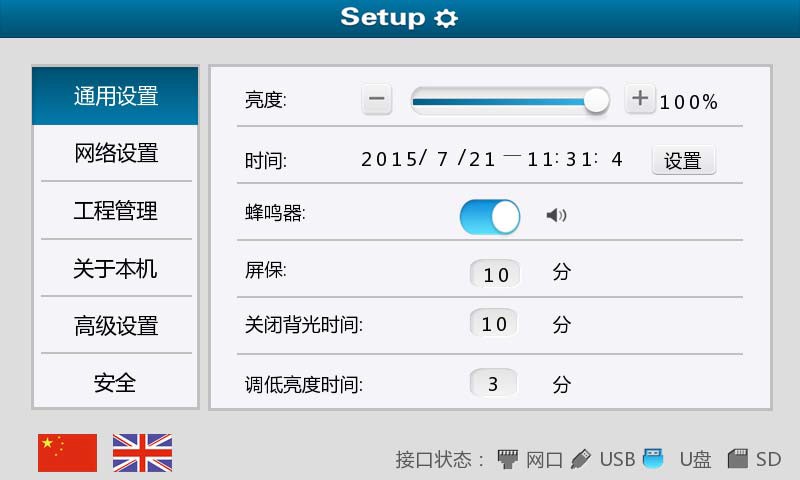

（2）出现如下页面，点击设置-时间设置，输入密码“888888”，设置时间完成后重新

上电即可

注意：若操作完触摸屏后 5 秒内机组断电，可能导致机组存储配置参数失败。

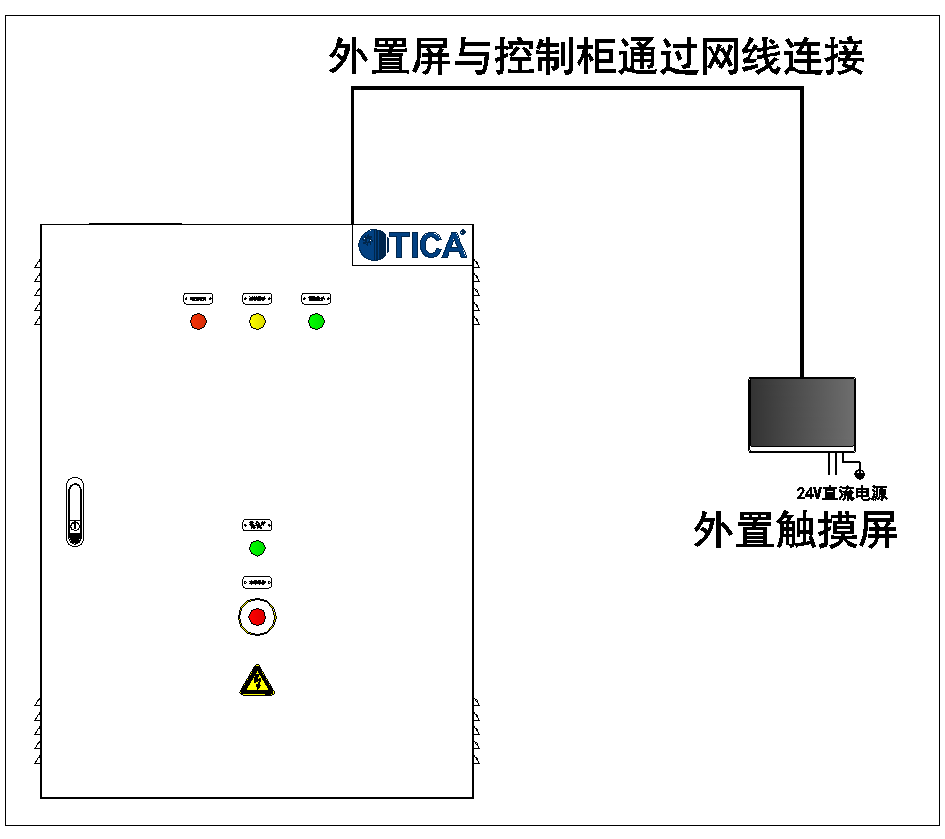

（3）触摸屏的接线： 触摸屏控制有本地型、外置型两种方式，当用户需要触摸屏控制（外置），外置屏

和本地屏功能上基本一致。外置屏和控制柜之间通过网线连接，连接方法如下：

本地屏外置需要直流 24V 电源供电。给外接触摸屏供电的 24V 直流电源可以从

DHD 电控柜中引出，也可以单独供电，请确保触摸屏有效接地。 本地屏外置默认配置 30 米连接线，配线参数见下表。
