保修保养手册

（TAC/TMC/TBC(水系统)、TFD、TRD、TAD 机组）

购买天加环境科技有限公司（以下简称天加）产品在质保期 内，由于产品本身质量问题而引起的故障，由天加免费对产品进 行保修（损耗性零配件除外，见损耗性零配件清单）；

1、客户的义务

1.1 为了使产品能够更好地发挥功能，应定期对机组进行日常 维护和保养。从事维护和保养的人员，应遵守产品使用地所属国 家或地区的法律法规。（如从事电的操作，应持有电工证）。

1.2 日常维护和保养可联系当地具有相关资质的单位，也可致 电天加服务电话。

1.3 设备运行过程中出现异常情况或报警，应及时致电天加服 务电话或与天加当地的服务机构联系。

2、安装使用注意事项

3.1 机组长时间不运行及冬季不运行时，必须关闭电源。

3.2 为了避免触电或火灾以及其它可能造成的伤害, 应该牢 记并严格遵守下列规则：

(1)用户切勿尝试自行安装或改造空调机组，如操作不当，可能 造成漏水、触电、火灾。

(2)空调设备的接地线不要接在煤气管、自来水管、避雷针等上。 (3)使用由本公司指定的附件，并向制造商或授权经销商要求提

供安装、技术服务。 (4)机组控制器数据线应与供电电源线相隔离，以防干扰。 (5)不可损坏电源线，不可以拔出或插入电源插头来开关空调机

组。

(6)不要直接用水冲洗空调机组，否则易造成触电或其它事故。 (7)用户切勿尝试自行修理，如修理不当可导致机组运行故障或

烧坏；用户如有修理需要，敬请联系当地分公司或授权维修商。 3.3 空调机组不允许在酸、碱以及盐雾等腐蚀性气体环境下运

行，否则会导致机组外壳、管路或电器元件损坏。

3.4 机组周围应保持清洁干燥，通风良好。若能定期清洗

（1~2 个月）空气侧换热器，可以维持其良好的换热效果，节省能 源。

3.5 排水管必须按照本说明书的要求进行安装，保证排水顺 畅，并做好隔热，防止产生冷凝水。在机组运行前必须检查排水 管。如果堵塞，必须清除异物，以便冷凝水排通顺畅。

3.6 应经常检查机组的电源和电气系统的接线是否牢固，电 气元件是否有动作异常，如遇异常应及时维修和更换，定期检查 机组的接地是否可靠。

3.7 机组最低启动电压须保持额定电压(单相 220V/三相 380V) 之 90%以上，运转中须在额定电压的±10%范围内，各相之间的电 压差应在±2%范围内。电压过高或过低时对机组都有不良的影 响。应保证供电电源的稳定，电压不稳定时，当机组起动运转的 瞬间，会造成电流过大，可致使机组电机损坏。

3.8 只有在关机并且切断电源的情况下才能对机组进行维 护、维修的操作。

3.9 机组故障后应找出原因并排除后才能重新开机，不可在 故障没有排除情况下强行开机。

3.10 不要把机组保护装置的线路短接，否则可能引起机组故 障。

3.11 应保护好机组内部线缆，防止绝缘层被锋利物破坏。

3.12 电线电缆应远离热源、减少移动，勿剧烈弯曲或扭转。

3.13 控制柜安装及使用：

1)、控制柜内带有交流强电，操作时注意安全。

2)、 机组控制线应与供电电源线相隔离，以防干扰。

3)、必须使用符合规定要求的电源，若使用不符合要求的电源 将有可能导致控制柜损坏。

4)、不允许在控制柜内随意搭线或把较长的裸露导线存放在控 制柜内部，控制柜门检修后应及时安装复位以防止雨水进入。

5)、务必通过控制柜来控制空调机组的运行状态，严禁拔、插 电源插头来进行开关机组，

不可频繁使用急停开关关闭机组。

6)、 在使用过程中不得使用锋利物操作控制器显示屏，切勿 施加过大的力，以免损坏控制器显示屏。

7)、不要用溶剂或烈性化学药品擦控制器显示屏的表面。若有 轻微的灰尘，用清洁柔软的布或棉纱轻轻掸去灰尘即可；若表面 污垢严重，需用清洁柔软的布或棉纱除去污垢后自然晾干即可。

8)、当控制柜出现故障报警或有故障显示时，用户切勿自行修 理；致电天加服务电话或与天加当地的服务机构联系。

3.14 空气过滤器 定期(建议每月两次)检查机组过滤网积尘情况，装有压差检

测装置的用户，当终阻力到达规定值时,应及时清洗或更换过滤器. 天加公司建议终阻力取值为:

3.15 换热器 注意保证换热盘管翅片、铜管等无划伤碰瘪现象。保持盘管

清洁，可用一个尼龙刷刷洗盘管的翅片。刷洗前必须用真空吸尘 器清理。如有压缩空气，可以使用高压空气管或喷嘴清洗盘管。 盘管清洁后外表面应无灰尘，内表面换热效果应达到其原升级换 热能力。

除了清洗翅片外，盘管使用 2-3 年后应清洗管内水垢，如有 条件，机组盘管用冷、热水宜采用软化水。

3.16 排水管

在机组运行前必须检查排水管。如果堵塞，必须清除异物， 以便冷凝水排通顺畅。

3.17 机组开始运行一个星期后，应重新调整皮带的松紧，以 后每运行三个月应作一次例行检查。

3.18 机组运行一段时间后，电线接线桩头会松动，第一次开 机后三天应进行检查并拧紧。

3.19 风机、电机的轴承需定期(建议每月三次)检查。检查电 机轴伸的密封圈（如 V-密封圈），如有必要应及时更换；检查安装 连接是否松动；通过监听异常噪声，振动检测，监控用油量或轴 承测振元件等来检查轴承运行情况。如有异常发生，应立即停机， 检查原因并及时排除。安装、拆换轴承要加热或使用特殊工具， 不可猛敲、撬轴承。

3.20 风机轴承的保养： 有注油嘴的风机，需定期向轴承加注规格匹配的润滑脂； 如果用户选定了一种牌号的油脂进行加脂，需要一直使用

该牌号的油脂；

润滑脂有效期取决于油脂类型、轴承的转速、轴径和工作 环境。正常情况下，风机运行 1500 小时左右需更换润滑脂；风机

连续运行 24 小时，每运行 500～700 小时更换一次润滑油脂； 加注润滑脂的方法：加脂时应保持轴转动，看到防尘盖处

有一层新鲜油脂溢出即停止加脂，用手快速转动风轮，使多余的 油脂排出。

3.21 加湿器的维护与保养

1)、 干蒸汽加湿器

（1）加湿器的安装使用注意事项

①安装加湿器前必须用自来水或其它方式冲洗清除蒸汽管内 的焊渣﹑铁锈﹑泥沙等脏物，防止卡住电动阀。

②在加湿器的进气口前必须安装过滤器（100 目），截止阀。

③在加湿器排水口处必须水平安装疏水阀和排污阀。

④必须核准接线电源与电动调节阀电源（信号）相符时方可 接入。

⑤当管路蒸汽压力﹥0.4MPa 时，必须安装减压阀。

⑥开始给加湿器通蒸汽时，应慢慢打开截止阀加压，防止电 动阀堵转，同时打开排水阀，排去管道中的冷凝水。

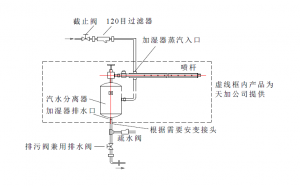

图 1 干蒸汽加湿器的安装

⑦长时间不用加湿器时，应切断电源，并根据环境湿度情况 做定期保养维护，约间隔 2 个月左右时间，通相应的电源信号 5~10 分钟，运转电机。

⑧加湿器喷管与风系统中的弯头﹑变径管﹑送风口的距离不 小于 1.2 米，与温度控制器﹑湿度测试点的距离不小于 1.5 米。

（2）干蒸汽加湿器故障分析及排除

2)、 高压喷雾加湿器

（1）使用条件

供水水质：自来水﹑净化水或同类水； 供水压力：0.05MPa — 0.3MPa；0.1—0.5MPa

加湿段长：0.1—1.1 米 进风风速：0.5—3.5m/s 进风温度：≥15℃ 供水温度：4℃—60℃

（2） 故障与排除

3)、 电极式加湿器

（1）使用条件 加湿器不得注入除去矿物质的水，或含有不纯净物和泥沙的

水，用户可根据当地不同的水质的电导率来选择不同的加湿器。 机组加湿器电导率分为高（750-1250μs/cm）、中（350-750μs/cm） 和低（75-350μs/cm），标配加湿器的电导率为中档。一般将加湿 器连到城市供水管网即可，如进水不能达到要求，请用户改进水 质，否则加湿器不能正常工作甚至损坏。

电极加湿器的使用条件：

供水水质：洁净的自来水，不能使用去离子水和蒸馏水,不要 使用软化剂处理水；

电导率：75-1250μS/CM；

水质硬度：水质硬度 10~40 德国度，否则必须加装净水器； 供水压力：0.1MPa—0.35MPa；

供水温度：1℃—40℃； 电源：AC380V，50Hz。

（2） 安装及维护

①蒸汽出口与喷管的连接处应连接牢靠，无折扭现象；

②主机安装平稳垂直牢靠；

③排水管应使用镀锌管等耐高温材料；

④给水配管要做保温处理，否则可能会造成因结露引起漏水。 排水配管要做保温处理，否则可能会造成烫伤。

⑤进水管与加湿器连接前，一定要清洗干净。配管中若有污 物和异物流入加湿器时会造成故障。

⑥对于可拆的蒸汽罐，每 200 小时需进行清洗，每月检查蒸

汽罐密封、电极等组件。每 2000 小时更换电极。按以下步骤清洗 蒸汽罐：人工按下排水开关、放空蒸汽罐的水，关掉加湿器电源， 拔掉电极上的插头，并作下记号，拆下蒸汽罐，倒出罐内杂物，

15 / 27

用水冲洗后装回原处，注意确保密封处密封良好，按记号接好电 极插头。不可拆开的整体式加湿罐维护清洗方法：使用 150 小时 后，人工按下排水开关、放尽罐内脏水后，再次按下排水开关使 排水阀关闭，加湿器重新补水，往复二至三次。当电极棒腐蚀时， 应更换蒸汽罐。

图 2 电极式加湿器接管示意图

4)、 高压微雾加湿器

（1） 系统的保养 系统不运行时，应将系统管道中的存水排放干净，以免蒸发

结垢；

系统长期不运行时，应将系统管道中的存水排放干净，以免蒸发结垢。并将喷嘴卸下，用食醋或酒精浸泡，清洗干净后凉干 存放，将各接头处包扎紧密，以防灰尘污物侵入。冬季应防止系 统冻裂。

（2）过滤器的保养 进水管过滤器可以过滤水中的沙子和沉淀物以避免堵塞系

统，同时能够提高水的清洁度。水流通过过滤器的压差应控制在 0.028~0.04MPa 之间，超过该范围就应该清洗过

滤器滤芯； 清洗过滤器滤芯时，先用随机配用的专用扳手卸下滤芯，以

干净的水流（水流与滤芯轴线成 45°角）冲洗滤芯的沉淀物，直 至冲洗干净。过滤器滤芯可以多次重复使用；

（注意：水流先经过 5μm 过滤器，再流过 1μm 过滤器，安 装顺序不得颠倒）

如果过滤器滤芯经过多次清洗后，水流通过过滤器的压差仍 达不到要求，说明过滤器

滤芯由于逐渐磨损和沉淀物堵塞已不能再用，必须更换滤芯。 如果滤芯更换频繁，说明需要增加水的预处理。

（3） 高压水泵的保养 防止气蚀：启用时应排净过滤器内的气体，以防止气体进入泵内发生气蚀泵件，应经常检查高压微雾机组进水管路，防止气体 进入泵内。

高压水泵的润滑：微雾系统首次运行 50 小时后，应给高压水 泵加注专用润滑油（40#或 46#液压油），不得使用其他润滑油以免 损坏本机性能。正常工作时，每隔 500 小时更换一次润滑油；每 周检查一次油标，及时添加润滑油到规定位置。

禁止频繁启动电机，以免造成电机和水泵过热损坏本机性能。

（4）喷头的保养 喷头使用一定时间，不能形成正常雾粒时，一般用食醋或酒

精进行清洗，清洗干净后可继续使用。

（5）电气部分保养 三个月进行一次电气安全检查，高压微雾机组绝缘电阻应大

于 5MΩ，并检查各电器元件性能是否良好； 系统运行过程中，如果出现水箱水位过低、供水压力不足、

出水压力低、出水压力高、变频器报警等故障时，机组系统根据 情况自动停机，专业技术人员排除故障后，方可重新开机工作；

系统运行过程中，如果出现水箱水位过低、供水压力不足、出 水压力低、出水压力高、变频器报警等故障时，机组系统根据情 况自动停机，专业技术人员排除故障后，方可重新开机工作。

5)、 喷淋加湿器

（1）维修保养喷淋系统时应切断电源，关闭水源，避免发生 意外。

（2）长期停放时，应切断电源，关闭水源 ，并把水泵的水、 管路中的水及水箱中的水排净。

（3）长期停放后，重新开机前，应将主管路和水箱中旧水和 沉淀杂质等排放干净。

（4）使用中应定期检查喷淋系统加湿器主机运转，喷雾情况 等工作状态是否正常。

（5）使用中应定期检查电源、水源、管路等零部件工作状态 是否正常，发生异常现象应及时关机停水进行维修。

（6）全新风机组和在室外安装的机组在冬季使用应有合理有 效的防冻措施，保证机组的正常使用。

19 / 27

6)、 电热式加湿器

（1）蒸发箱的维护 因沉淀物阻碍加热元件和水之间的热交换，为了保障机组的

运行稳定,加湿器的蒸发必须定期的清洁，去除杂质和沉淀物。加 湿桶可能会很热,让其冷却后再进行操作。 移动和清洁加湿器的 蒸发桶步骤如下：

① 彻底地排空加湿桶里的水

② 让设备关机,断开电源线路(安全程序)

从蒸发箱顶部移开蒸汽输送管

④ 打开并移走箱体的侧门和顶封盖

⑤ 移开蒸发箱盖，使用喷射水流清除蒸发桶的内壁上面的沉 淀物，手动排空水箱水垢，必要时，要人工疏通排水球阀

⑥ 如结垢严重，可用一定浓度的弱酸浸泡，等水垢溶解后用 清水冲洗

（2） 加热元件的清洗

电热元件浸在温的弱酸溶液里大约 30 分钟，用一个非金属的 工具去除电热元件表面的沉淀物，然后用清水冲洗。

a、任何情况下都不要金属刷子（螺丝刀、刮刀等）或 摔打蒸发箱及电热元件以去掉结垢。

b、使用酸洗时，一定要遵守使用说明和注意事项，特别是保 护人身安全。

（3） 其它元件的维护

① 进水电磁阀 断开电磁阀的电源线和水路连接管之后,移走电磁阀,检查进

水电磁阀的情况。如有必要，使用软刷和水进行清洁处理。

②排水泵

断开电源，从连接管处移开阀体，清除任何杂质并用水清洗。

③水位控制器 加湿器水位控制包含在透明的圆柱体内断开部件的连接,取

下设备,移开连接管和两个封盖。

检查 O 形圈是否损坏或破裂，如有损坏则要更换。 检查浮子是否清洁和自由通畅滑动 清洁所有元件，装配和更换设备 仔细检查连接接管路是否正确安装,管路中每一点没有堵塞

或噎哽处。

在更换或检查水路连接元件后，检查水路连接是否正确，相 应的密封性能是否良好，

有无漏水。

22 / 27

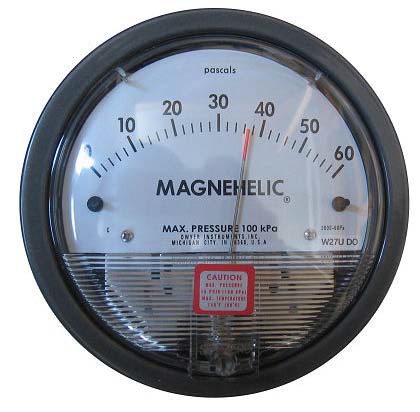

3.22 Dwyer 指针式压差计使用方法

调试及保养 定要保证引压管未连接压力，并且此压差计处于大气压中。

清洁时用柔和的肥皂水清洁表体，避免用能对仪表造成损害的液 体来清洁。高压和低压孔均为 1/8”NPT 锥管螺纹，两对高、低压 接口，分别在侧面和背部。附件中，两个 1/8”NPT 螺纹接头用作 高、低压接头并与橡胶管连接，两个 1/8”NPT 堵头用于堵住多余 的接口。

注意：由于规格型号、品牌的变化，本说明书中有关机 组配件如压差计、加湿器等说明仅作参考，具体使用方法以随机

附带的配件说明书为准！

3.23 定期(建议每月一次)检查检修门的密封条，风管的软接

23 / 27

头，如有漏风应及时更换。

3.24 使用季节开始时的注意事项

(1)检查所有室内末端设备电源接线是否有误，风机转动是否 正常。

(2)检查室内末端设备进出口处的风阀是否全部打开。 (3)检查管路系统的保温和凝结水的排放措施是否良好。 (4)检查所有供电和控制线路是否全部连接到位，是否按接线

图正确接线，接地是否可靠，所有接线端子是否全部紧固。 3.25 使用季节结束的保养 机组长时间不运行时，请关闭总电源。

冬季机组在暂不运行以及不供热运行时，必须将水盘管（系 统）内的水放尽，否则会冻裂盘管。

3.26 其他注意事项

(1)只有在停机并关掉电源后才能清扫空调机，否则可能触电 或受伤。

(2)请不要用水直接冲洗机组，请不要在机组运行时进行检修。 (3)请不要使用钢丝或铜丝代替保险丝，请使用正确规格的保

险丝，否则会伤害机组。

(4)若发现任何异常（如焦味），请关掉电源，向销售商寻求指

24 / 27

导。在这种情况下若继续使用，空调机会损坏并可能造成触电或 火灾事故。保养只能由专业维修人员进行，在接线装置之前必须 切断所有电源。

(5)其他未尽事项详细见随机《安装操作手册》。 注：机组部件，如加湿器、转轮热回收、燃烧器、喷淋等，若

该机组部件有随机操作保养手册或用户手册，并且该文件中有操

作维修保养细则，则其操作维修保养，须按该部件随机手册或用

户手册进行。

4、日常维护和保养 空调是一个设备，建议用户对设备进行日常运行数据的记录，

并定期的进行维护和保养。

4.1 设备投入使用前，需要做好以下检查： (1)检查所有室内末端设备电源接线是否有误，风机转动是 否正常。 (2)检查室内末端设备进出口处的风阀是否全部打开。 (3)检查所有供电和控制线路是否全部连接到位，是否按接 线图正确接线，接地是否可靠，所有接线端子是否全部紧固。

4.2 设备使用过程中的日常维护:

25 / 27

特别提醒:日常维护不能替代本保修保养手册中的安装使用注意

26 / 27

事项的具体要求，在进行日常维护的同时，安装使用注意事项须

得到严格执行才能保证产品的正常运行和使用。

4.3 设备长期不使用，我们推荐以下的维护、保养方法 (1)机组长时间不运行及冬季不运行时，必须关闭电源，排除机 组水系统和蒸汽盘管内的水。 (2)如有必要，可以按照设备投入使用前的维护保养方法执行。

注：

①用户保养：必须检查—●，推荐检查—-★

②保养时所需易损件由用户向天加购买

③保养方法为在正常使用时的周期，如果使用在恶劣情况下， 需根据实际情况合理安排。

5、损耗性零配件清单

空气过滤器、皮带、润滑油、水过滤器、电极加湿器加湿桶、 电池、熔断器、保险丝、灯泡等。

6、其他事项

6.1 天加保留决定修复方式及保修适用范围的权利。

6.2 属于保修作业范围而更换的所有零部件均属天加的财产。

6.3 使用天加规定的润滑油、制冷剂及零部件品牌。
