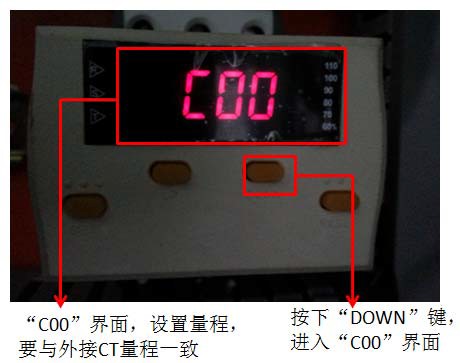

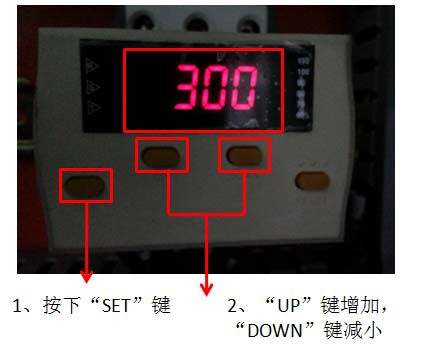

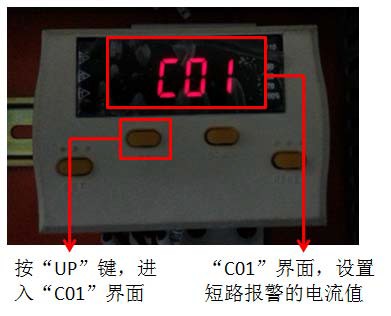

3、设置短路保护功能。进入“C01”界面，如下图 5 所示。设定短路电流值为最大允许工作电流值的 N 倍，TASD

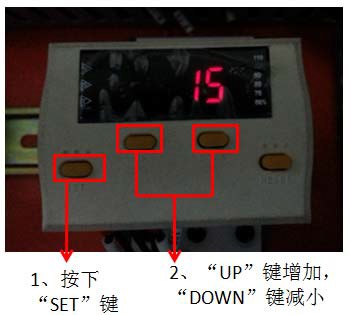

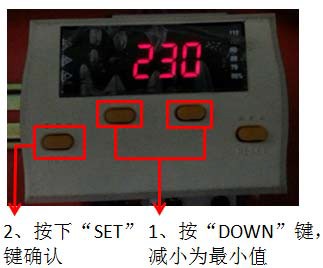

选择设定 N 为 15 倍，按下“SET”键确认并退出，如下图 6 所示：

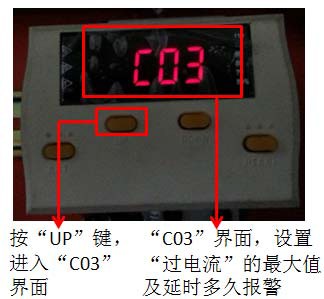

4、设置“过电流”保护功能。进入“C03”界面，设定过电流的大小，如图 7、图 8 所示。具体电流值的大小根

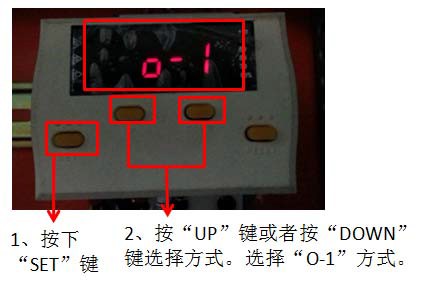

据压缩机的型号而定，参见附录 2，该表中有 TASD 压缩机所有的最大运行电流值，注意选择的电流为相电流值。设 置完之后，按下“SET”键，进入触发方式设定界面，设定过电流的报警触发方式为“o-1”，如下图 9 所示。再按下

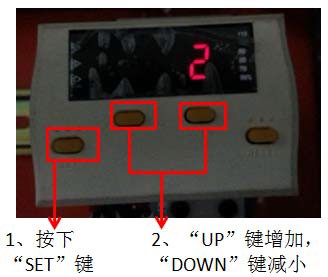

“SET”键，设置触发延时时间，计时大小超过设定值 2 秒就产生报警，如下图 10 所示：

图7

图8

图9

图10

图11

图12

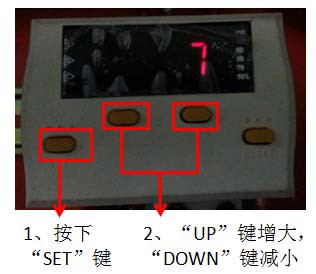

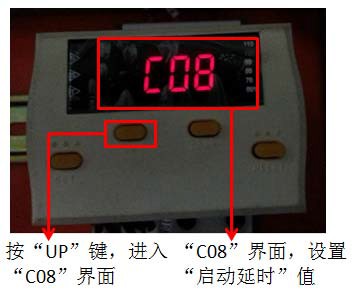

5、在“C03”界面通过按“UP”键，进入“C08”界面，如下图 11 所示，设置“启动延时”功能，防止压缩机 启动瞬时电流过大引起的报警，在启动延时时间之内，不会触发报警，TASD 选择设定 7 秒，按下“SET”键确认并退 出，如下图 12 所示：

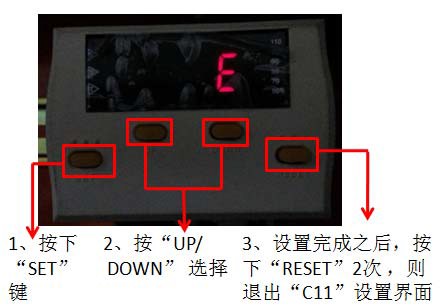

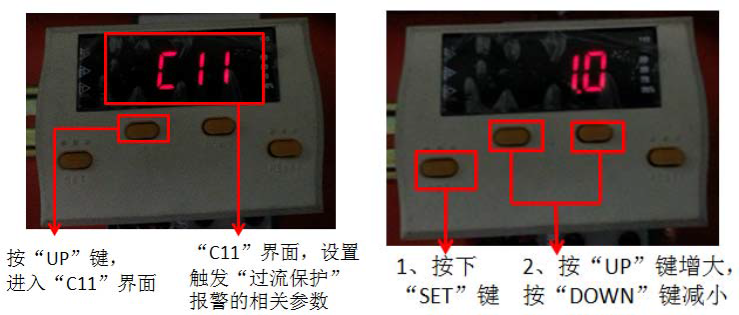

6、在“C08”界面通过按“UP”键，进入“C11”界面，如下图 13 所示，设置“报警”相关触发值及相关操作。 先选择 “报警触发值”为设定的“过电流”值的倍数，TASD 中选择为“1.0”倍，如下图 14 所示。设定为“1.0” 之后，再次按下“SET”键，进入选择报警动作方式界面，选为默认的“E”，即电流达到“报警触发值”以上时，报 警继电器动作，从而给主控制器输出相应的信号，如下图 15 所示。

图13                                                                                    图14

图15

7、其他项设置

其中，C02、C04、C05、C06、C07、C09、C12、C13 功能未用到，进入其设置界面中按“DOWN”键，设置为OFF，按下“SET”键确认并保存。

OFF，按下“SET”键确认并保存。 C10、C15、C16 无需任何设置。

8、注意事项

每次按“SET”键保存设置参数后，至少停留 0.5 秒参数才能保存下来。 附录：

1、压缩机对应的最大运行电流值：
