机组调试运行说明

1、启动前准备

电源

A 电压过高或过低时对机组都有不良 的影响。电压不稳定时，当机组起动运转的瞬间 ，会造成电流过大，致 使机组无法启动。

A机组最低启动电压须保持额定电压之肌以上 ，运转栩栩定电压的 ± 10%范围内，各相之间的电压差

应在 士 2%范围内。如电源波动 ，应立即停止运转 ，以确保机组安全。 电压不平衡% 100叫Va-VdlNa

其中 ，平均电压：Va=(V1 +V2+V3)/3 线间电压：叭，V2, V3

偏离Va最大的线间电压：Vd

A 主电源线接入后 ，应检查电源的相序是否与机组的相序一致 。三相电机服装有逆缺相保护器 ，启动前必

须检查捆序正确性 。绿灯亮时 ，相序正确 ；红灯亮时，表示反相 ，需要调整任意两相 ；黄灯亮时，表示缺相 ， 需要停电检查。反相或错相机组会禁止运行 或启动。

水流量

流经机组的水流量必须在机组推荐水流量的范围内 。水流量太低会造成水流不连续 ，传热效果差 ，机组压 力不正常跳机 ，水流量太高则会造成水泵以及水系统 由于高压损坏。

主机水流量推荐值 ：（m3/h)

控制线路连接

用户需只需将电源线及内外机连接线连接起来 ，要求参见电气安装。 机器出厂前已经将所有电控都设置好 ，请勿擅自更改 ，否则将导致机组保护或者异常 。 接线注意事项如下 ：

·检查及保证机组正确 接上地线 ，以防漏电事故，其接地装置需严格按电工法规要求施工。地线可防止 电击。

·在适当位置上安装主电源开关控制箱。

·在主电源接线孔上安装电线胶垫 。

·通过电线连接孔把主电源、电源中性线和接地线接到机组电控箱内 。

·主电源线必须通过压线夹 。

·牢固的将电线接到对应的接线端子上。

·主电源线的连接要求相序必须 一致。

·主电源应选在非专门维护人员 不容易碰到的位置 ，以免产生误动作 ，提高使用安全性 。

• (流开关控制线的连接 ：将水流开关引线 （ 用户自备 ） 接到主机的 016和COM接线端子上 ，如接线图所示。

·辅助电加热器控制线的连接 ：辅助电加热器的交流接触器控制线路必须通过主机的6和N接线端子 ，如 接线图所示：

·水泵控制线的连接：水泵交流接触器的控制线 路必须通过主机的7和N接线端子 ，如接线图所示。

·远程控制开关的连接 ：远程控制开关的控制线路必 须通过主机的 014和COM接线端子 ，如接线图所

。

·辅助电加热过载保护的连接 ：辅助电加热过载保护的控制线路必 须通过主机的015和COM接线端子， 如接线图所示。

机组主板拨码定义

拨码S1

第1~ 4位表示机型 ，拨为 1000;

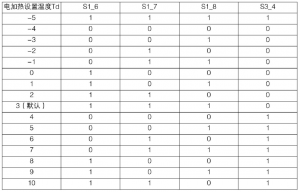

拨码S1第6 8位和拨码S3中第4位必须联调 ，出厂默认为Td=3度。

拨码S2

PC地址 ：用于集中监控，表示在PC监控中系统自身地址 ； 拨码83

第1位表示主从机 ，0为从机 ，1为主机 ，出厂默认为主机 ，待安装时根据实际需要设置 ； 第2位表示机型，0为 10HP机型，1为20HP机型 ；

立l

第3位表示电加热安装方式 ， 为安装在水箱 ，1为安装在管道 ；

第5 8位表示主从机地址 ，与拨码S3中第1位组合使用。如果拨为主机 ，则此四位表示从机总数量 ，如 果拨为从机则表示自身地址 ，从0000开始累加 ；例如：某工程有 12台10HP机型组合使用 ，拨码如下：

注意 ：20HP机型两台或以上组合时 ，只能其中一台机组的一个系统作为主机 ，其余全部作为从机 ，同 10HP机组一样从地址 000开始累加。

启动前检查

·检查所有配线连接 ，保证接点清洁并锁紧

·检查电压是否在正常范围内

·系统注水并打开放 气阀门，保证机组水系统内充满水

·对水系统管路经过多次 中刷排污后 ，确认水系统无泄漏 、水质洁净度符合要求 ，系统再次注水排空后 开启水泵 ，确认水流量 、出口压力符合要求 ，将水流开关设定为超出上表的水流 量时断开。

·机组启动前12小时将主电源接通 ，以使加热带通电对压缩机进行预加热。如不进行足够的预加热 ，可 能造成压缩机损坏。

2、调试运行

启动步骤及判断

·接通机组电源 ，按第七节 ，机组控制器使用说明启 动机组

·机组运转30分钟系统稳定后 ，检查系统以下内容参数是否在正常范围 内：

1、检查机组的水流量和水压力的读数是否稳定并在正常范围 内。

2、如机组的水流量、水压力 、电源皆符合要求 ，测量机组的高低压力和电流，应符合下表。
