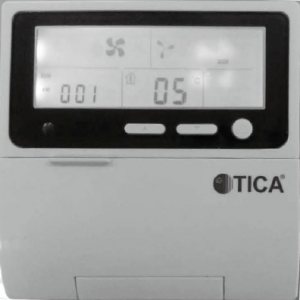

一、TCAH线控器概述
本集中线控器为宽屏小体积型LCD显示控制器 ，20HP机型最多可以同时监控6台机组，10HP机型最多可 以同时监控12台机组。
主要功能 ：故障代码显示 、锁键功能 、定时功能 、模式设置 、水位显示及设置 、温度显示及设置 、辅助电 加热设置等。

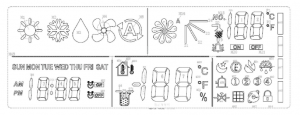

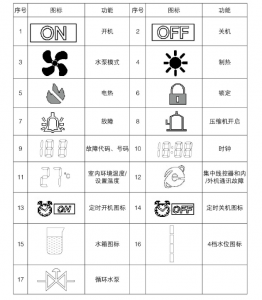

二、TCAH线控器液晶屏图示：

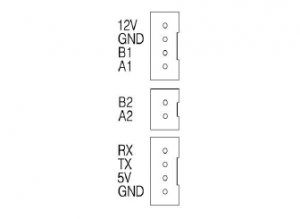

三、TCAH线控器外壳图示 ：
如上图所示 ，TCAH线控器有如下接口 ：
1、电源接口 （ VCC GND ) : 12V_GND\5V_GND;
2、系统通信接口（A 1 B1） ：连接至主机 ；
五、TCAH线控器拨码说明：
81-1234567 ：备用；
S1-8 : 485通信与TIL通信设置。ON: TIL通信，OFF: 485通信； 82-123456 ：备用；
S2-7 : A1/B1 通信接口的匹配电阻短接拨码 ，ON ：接入匹配电阻，OFF ：不接匹配电阻
S2-8 : A2/B2 通信接口的匹配电阻短接拨码 ，ON ：接入匹配电阻，OFF ：不接匹配电阻
A 注意 ：TCAH是485通讯。
六、TCAH线控器功能及使用 说明：

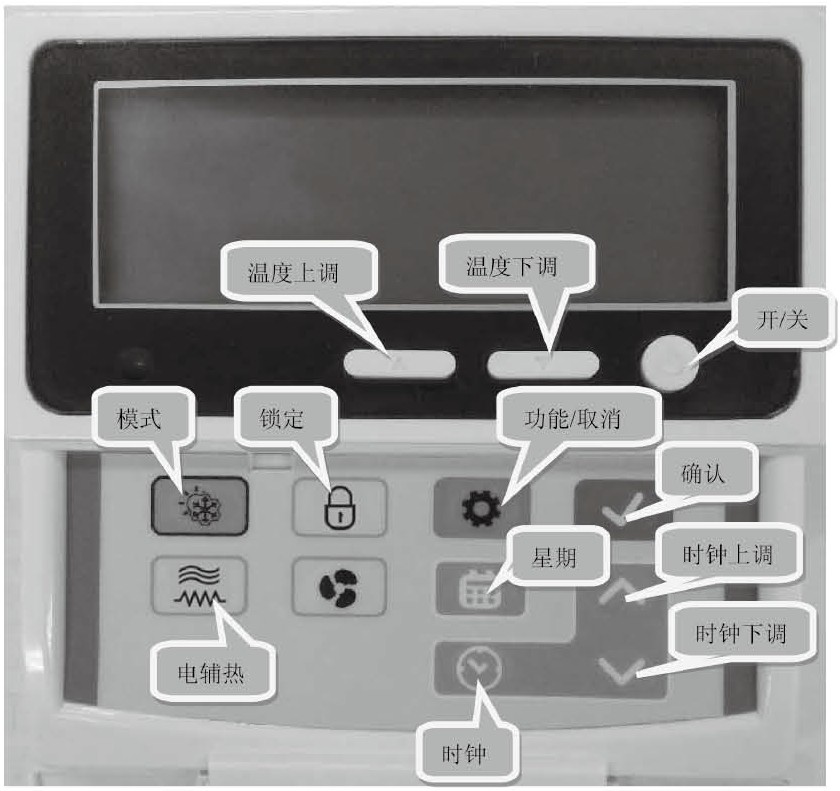

1、按键功能描述 ：
3、防冻运行显示
当制热符号来闪烁时，即表示机组在防冻运行。
4、水箱温度设置 ：

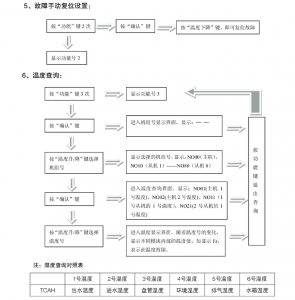

注：温度查询对照表
| 1号温度 | 2号温度 | 3号温度 | 4号温度 | 5号温度 | 6号温度 | |
| TCAH | 出水温度 | 进水温度 | 盘管温度 | 环境温度 | 排气温度 | 水箱温度 |
7、华氏温度与摄氏温度切换设置 ：
注：以上所有功能设置 ，设置完成，按“功能” 键可以退出设置界面 ，或等背光灯灭后自动退出设置界面。
在停机的情况下 ，按 “模式” 键，可以在制热和水泵模式之间切换 ，在开机的情况下，不允许设置模式。 注 ：正常运行情况下不允许设置水泵模式 ，此模式只是在调试时使用。
9、开关机设置
按 “开关” 机键 ，即在开机与关机之间切换。
10、锁定键设置 ：
按下 “锁定” 键，即可锁定，显示符号 ：白，再按一下即可酬。
11、辅助电加热设置 ：
按 “电辅热” 键可控制电加热开启与关闭。背光灯灭后 ，第一次按下电辅热键 ，显示当前设置状态 ，再继 续接电辅热键时 ，进行电辅热设置 ，电辅热开启显示：必。

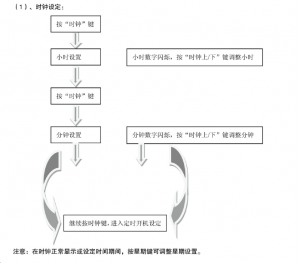

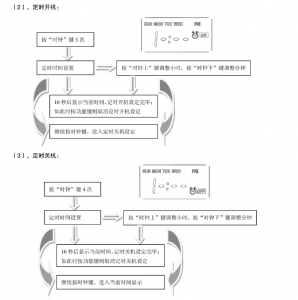

12、时钟设置／定时设置 ：
( 4 ）、定时开关机中的星期设定 ：
当设定定时开机或定时关机时 ，按 “星期” 键直至需要的星期闪烁一次 ，然后按 “确认” 键即选择该 日期 定时开机或关机 ，按 “功能” 键即取消在该 日期定时开机或关机 ，例如 ： （ 定时开机和定时关机在星期一到 星期五有效 ）
注意：定时设置时，只有在时间和星期都设置的情况下，定时才能有效。
