天加数码直膨机净化空调电路板拨码说明

天加数码直膨机净化空调电路板拨码说明

（1）内机拨码：

• S1：内机能力功能拨码

注：适用于机组 TAC0606

• S2：内机地址拨码

注：单级系统默认为 0 0 0 0

（2）外机拨码：

• S1：能力拨码(备用，默认为 0)

• S2：系统配置拨码

注：S2-1 为主从机功能拨码。在没有模块并联时，此拨码必须为“1”

• S3：外机能力拨码

注：适用于机组 TIMS200AHRA-X

4.4 加湿器调试说明 加湿器调试说明请同时参考随加湿器配送的用户手册！

若选用卡乐（CAREL）电极加湿器，需要有如下信号线连接与加湿器设置：

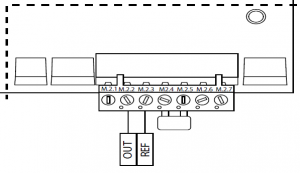

（1）  M2.2  与 M2.3 连接至电控柜中加湿器模拟量输出信号（0-10V），注意有 正负区分，M2.2 为正，M2.3 为负；
（2）  M2.4 与 M2.5 跳线短接；

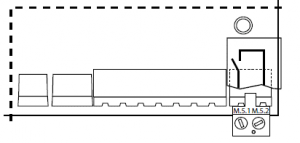

（3）  M5.1 与 M5.2 连接至电控柜中加湿器故障信号；

（4）  相关加湿器参数设置 参数设置用来选择和控制加湿器的状态和功能。加湿器进入和设置参数方式如下：

• 在主界面中按下 ENTER ，持续 2 秒；
• 使用 UP 或 DOWN 输入密码 77；
• ENTER ，确定并进入参数列表；
• UP 或 DOWN ，循环翻看列表；
• ENTER 选择参数（显示‘set’）；
• UP，修改参数值（增加）。要快速地翻看值，同时按下 UP 和 DOWN ；
• DOWN，修改参数值（减少）。要快速地翻看值，同时按下 UP 和 DOWN ；
• ENTER ，保存新值并返回到参数列表，或者按下 ESC 不保存新值返回到列 表。
• 按下 ESC 返回到主显示界面。
