6 机组使用及控制器操作指南

6.1 使用前检查

1、判断压缩机冷冻机油是否已加热了足够的时间，机组断电后首次开机必须预热24 小时，其 它情况一般为4～８小时，油温保持在23℃以上（压缩机冷冻机油加热时间随环境温度而定，环 境温度越低，加热时间越长）。

2、检查水流量是否符合机组要求。

3、检查配电柜上各控制开关及元件是否有不正常现象。

4、检查电源、电压是否正常。

5、检查机组操作器上的压力是否正常。正常情况下，室外环境温度25℃～28℃时，高低压力在

6.8～9.8Bar。

6、检查机组最后一个控制器的SW1拨码开关上两路开关都拨到ON状态。

6.2 机组启动顺序

1、启动循环水泵。

2、启动压缩机。

3、启动风机（制冷时，风机是根据压缩机排气压力开启；制热时，风机全开）。

6.3 机组停机顺序

1、关闭压缩机。

2、关闭风机。

3、关闭循环水泵。

6.4 控制器操作说明

打开电柜前，请先切断电柜的所有电源。电柜除触摸屏外，还有白、绿、红三个指示灯， 一个急停按钮。白色灯是电源指示灯，电柜上电即亮；绿色灯是运行灯，机组进入自动运行状 态，运行灯亮；红色灯是故障灯，机组出现故障时，故障灯亮。在紧急情况下，请按下急停开 关。

我公司为您提供的控制装置操作界面是触摸屏,操作方法介绍如下（以双压缩机热泵机组为 例）：

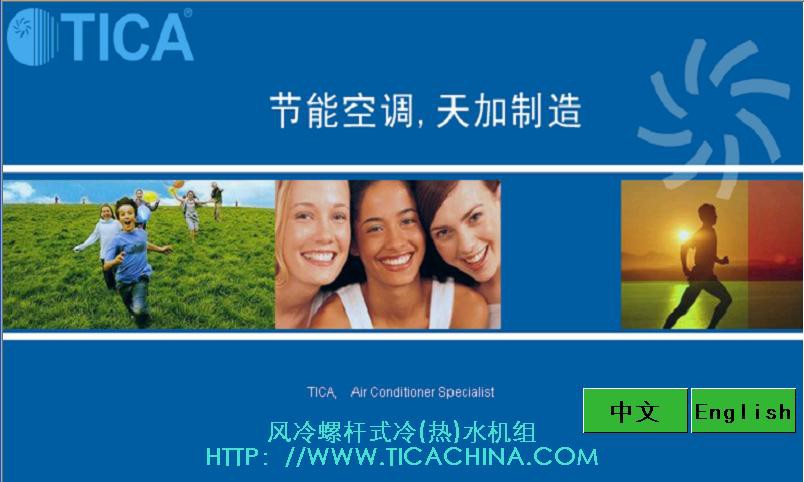

机组上电，触摸屏启动之后，会进入欢迎界面，如下图所示。可以选择显示语言，本操作 手册以中文为例，英文界面相同，只是描述文字为英文。

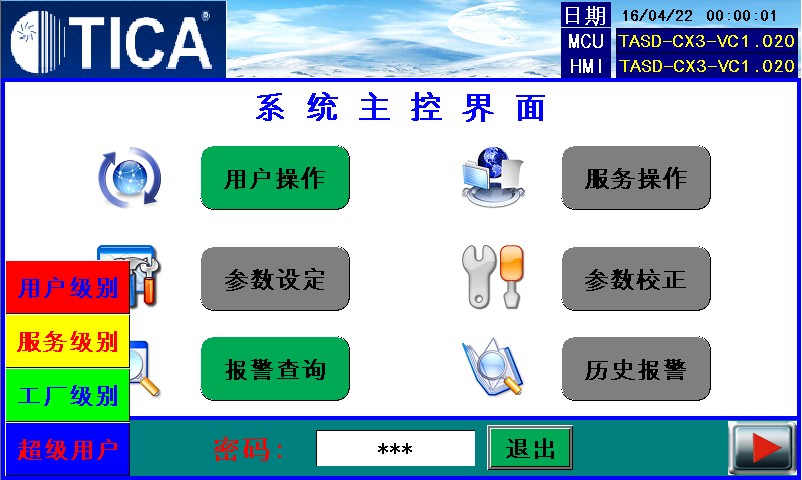

按下“中文”按钮，可以进入“系统主控界面”，如下图所示。“系统主控界面”界面 包括[用户操作]、[服务操作]、[参数设定]、 [参数校正] 、[报警查询]、[历史报警查 询]，共 6 种查询功能。

同时，共有 3 种操作权限，分别是：“用户级别”、“服务级别”、“工厂级别”、“超 级用户”。选择“用户级别”时不需要输入密码，不过只可以查看[用户操作] 、[报警查询] 中的页面。选择“服务级别”时，需要输入密码，还可以查看[服务参数设定]中的页面。选 择“工厂级别”时，需要输入密码，还可以查看[工厂参数校正] 、[工厂运行查询]中的页 面。 其中， 按钮表示向下翻页， 按钮表示向上翻页， 按钮表示退出该页面。

6.5 控制器操作指南

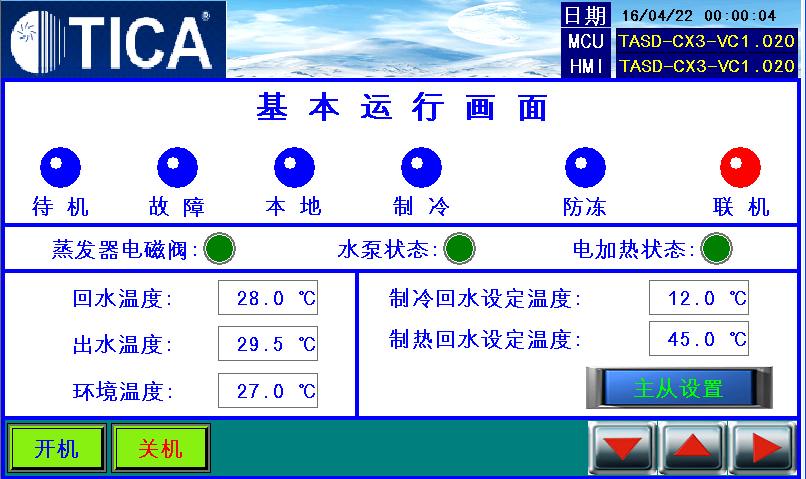

按下“用户操作”按钮，进入到进入“基本运行画面”页面，如下图所示。在这个页面

中，用户可看到“运行/待机”、“故障”、“本地/远程”、“制热/制冷”、“防冻”、 “水泵”、“电加热”的指示灯状态；还有“开机/关机”、“主从设置”按钮，以及基本的 运行参数显示。

当机组进入运行状态时，“运行/待机”指示灯会闪烁。机组发生故障时，“故障”指示 灯会闪烁，在排除故障原因后，必须按“复位”按钮进行复位确认（“复位”按钮在[报警查 询]页面中），机组才会恢复到正常状态。机组水泵开启之后，“水泵”指示灯会闪烁，电加热 开启之后，“电加热”的指示灯会闪烁。

按下“开机”按钮，空调机组就会进入自动运行状态，按下“关机”按钮，将执行关机 操作。

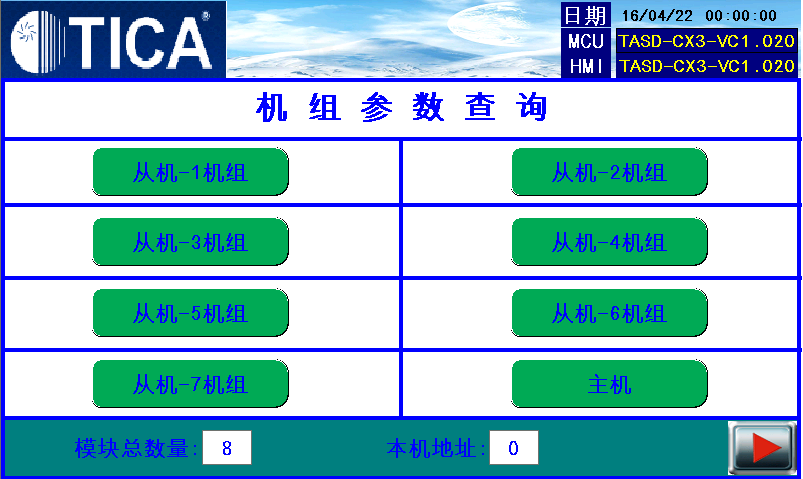

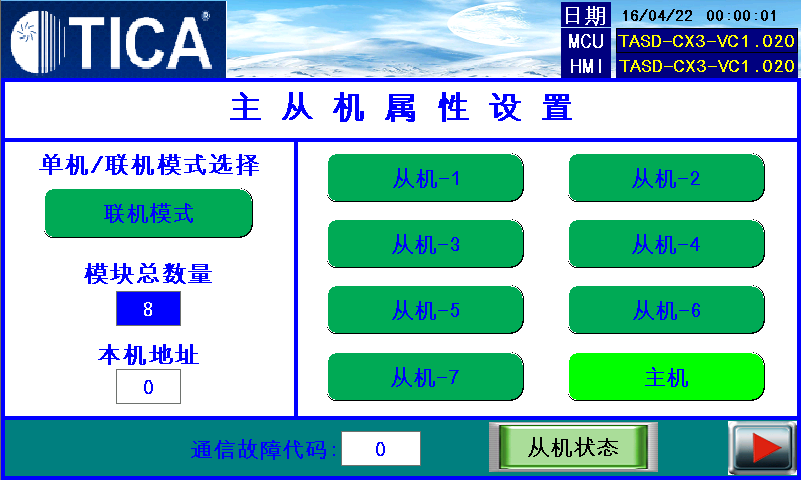

如果需要模块化联机控制机组，按下“主从设置”按钮，可以进入“主从机属性设置” 页面。可以根据实际需要，选择“联机模式/单机模式”按钮来设定。可以根据实际要求设置 当前机组为“主机”，还是“从机 1”…“从机 7”，并输入模块的总数量。如果当前机组为 “主机”，则可以看到“从机状态”按钮，按下该按钮，即可查看各个从机的基本状态及参 数，如下图所示。

按下“从机-1 机组”按钮，可以进入“1#从机基本运行数据一”页面。在该页面可以显 示基本的运行情况，以及基本的参数，如下图所示。

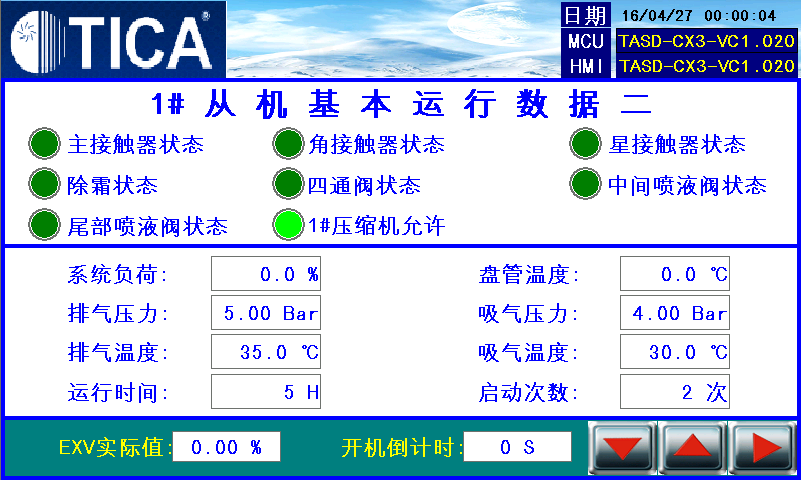

按下“向下”按钮，则可以进入“1#从机基本运行数据二”页面，显示内容为 1#从机的 1#压缩机系统的基本运行参数。如下图所示。

按下“向下”按钮，则可以进入“1#从机基本运行数据三”页面，显示内容为 1#从机的 2#压缩机系统的基本运行参数。按下“向下”按钮则循环进入到“1#从机基本运行数据一” 页面。

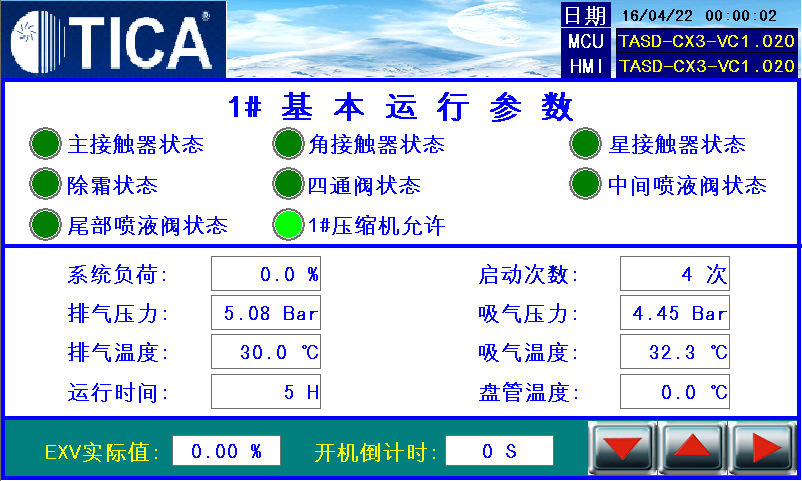

按“退出”按钮，再次返回到“基本运行画面”页面，按“向下”按钮，进入到“1#基 本运行参数”页面，如下图所示。其中显示了主机的 1#压缩机系统的基本运行参数。

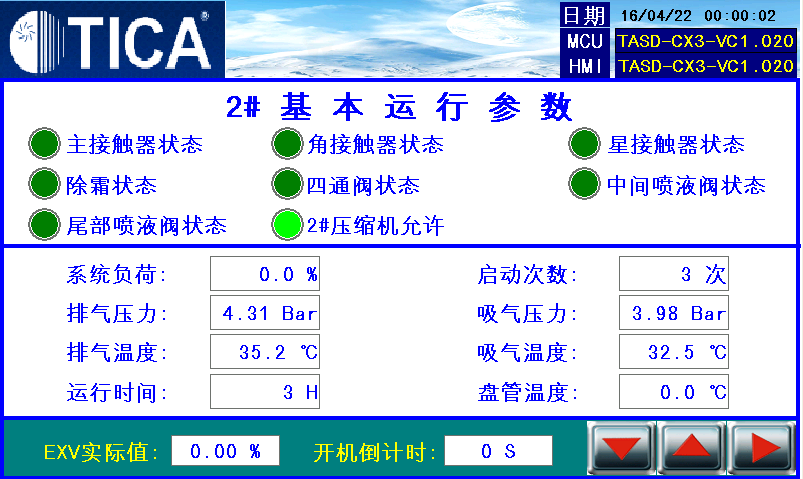

按“向下”按钮，进入到“2#基本运行参数”页面，如下图所示。其中显示了主机的 1#

压缩机系统的基本运行参数。

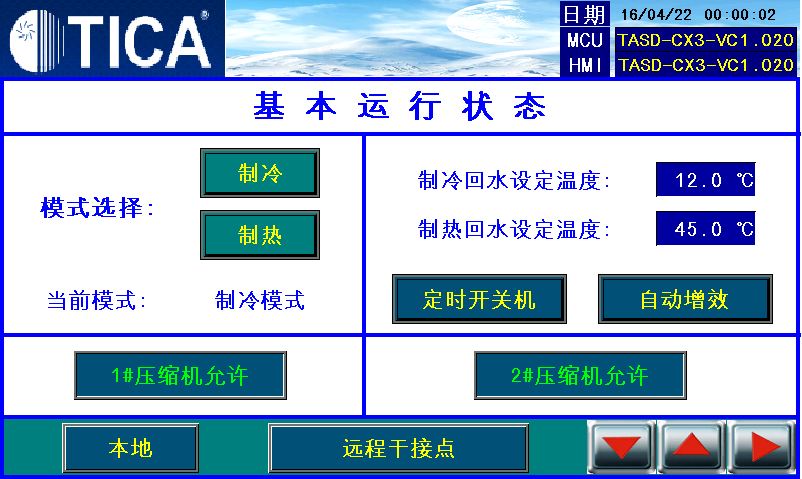

按“向下”按钮，进入到“基本运行状态”页面，如下图所示。其中显示了主机的 1#压 缩机系统的基本运行参数。

“基本运行状态”页面中可以设置机组制冷、制热的目标水温参数； “基本运行状态”页面中可以通过按下“制冷”、“制热”按钮来选择运行模式，同时

会在按钮的上方显示当前的控制模式，如下图的“制热模式”； “基本运行状态”页面中可以设置机组“加载温差”、“减载温差”、“启动温差”、

“停机温差”、“加载周期”以及“减载周期”参数； “基本运行状态”页面中可以对机组的本地以及远程操作进行切换。默认选择为“本

地”控制模式，即只可以通过触摸屏上的按钮操作来控制机组；当按下“本地”按钮后，则选

择为“远程”控制模式，在机组待机时，通过外接的远程开关机干接点可以进行开机关机操 作；

“基本运行状态”页面中可以对压缩机的运行以及禁止运行进行设置。“1#压缩机允 许”及“2#压缩机允许”按钮表示 1#系统及 2#系统的压缩机可以正常开启，如果按下“1#压 缩机允许” 或“2#压缩机允许”按钮，则显示为“1#压缩机禁止”或“2#压缩机禁止”，如 果压缩机被禁止，则无法启动该压缩机；

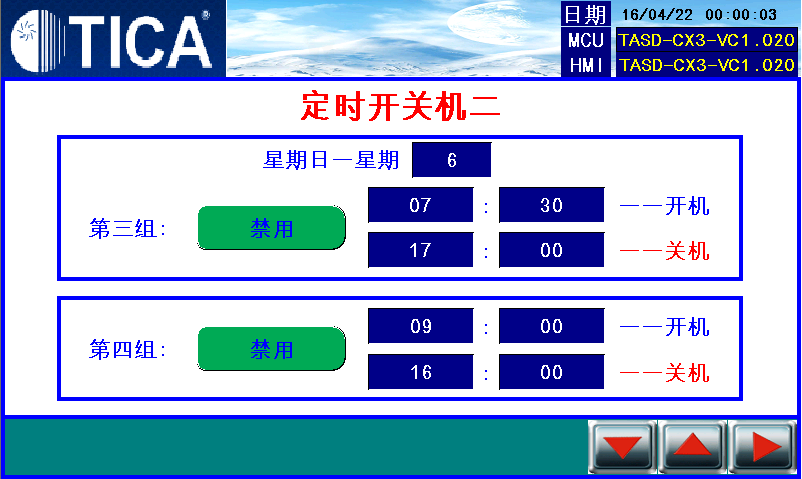

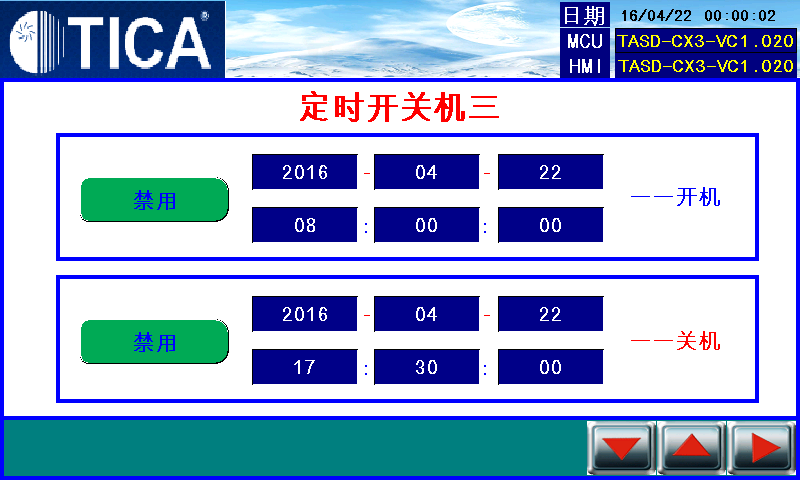

“基本运行状态”页面中可以对定时开关机进行设置。按下“定时开关”按钮，可以进入 到“定时开关机一”、“定时开关机二”及“定时开关机三”页面，如下图所示。在“定时 开关机一” 、“定时开关机二”及“定时开关机三”页面中，可以设定四组定时开关机，并 可以指定一组具体日期的开关机时间。

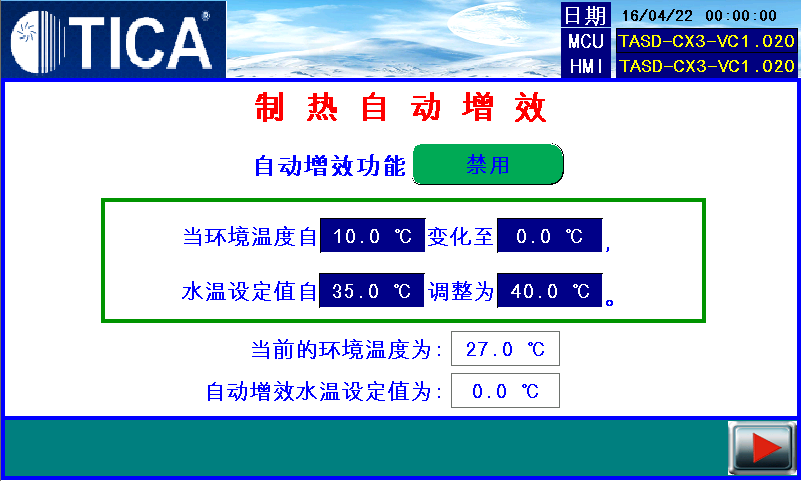

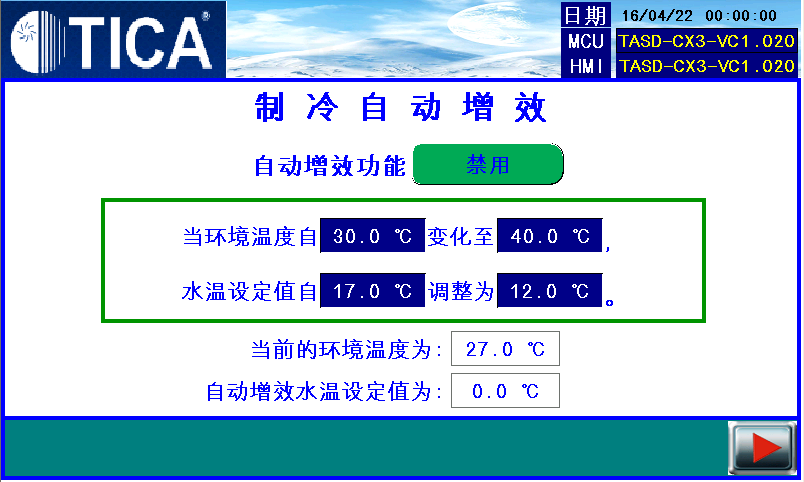

“基本运行状态”页面中可以对是否启动自动增效进行设置。按下“自动增效”按钮， 可以进入到“制冷自动增效”及“制热自动增效”页面，如下图所示。在“制冷自动增效” 及“制热自动增效”页面中。按下“禁用”按钮后，该按钮变为“启用”，此时启用自动增 效功能。该功能可以根据环境温度智能调整制冷或者制热的目标温度。在选择“制冷模式” 后，才可以启动“制冷自动增效”功能，同理，在选择“制热模式”后，才可以启动“制热 自动增效”功能。

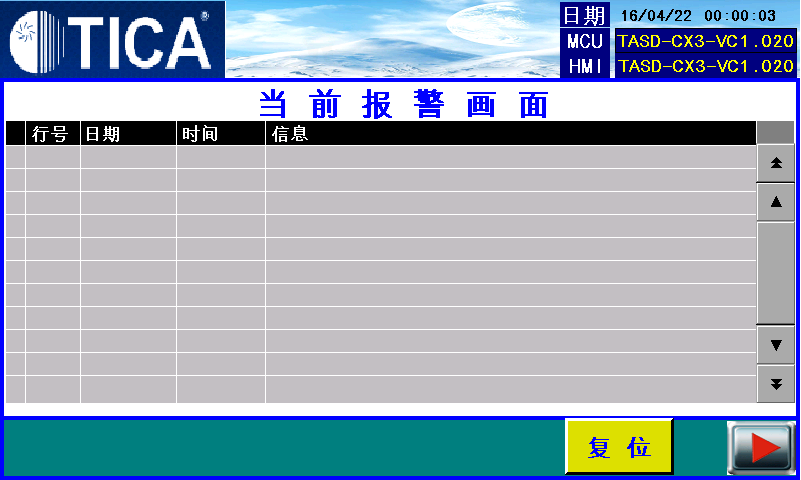

在“系统主控界面”界面，选择任意级别后，按下[报警查询]按钮，即可直接进入“报 警查询”页面，显示当前机组存在的所有报警，如下图所示。

系统运行过程中发生故障，控制器会自动报警。报警信息可在报警菜单中查看，报警信 息在故障排除后，需要按下“复位”按钮以保证下次能够正常启动。

警告

当出现任何报警故障时，请确认故障原因并排除故障，而不是单纯地按下[复 位]键，否则多次重复启动、故障跳机会造成机组的损坏。

6.6 机组操作注意事项

警告：为防止因接触运转部件或接触带电部位而导致人员伤亡，维护检查前 应断开主电源并在开关位置悬挂明显的禁止合闸标志！

1、首次开机前，务必通电8 小时以上，以防止启动时冷冻机油发生起泡现象。若环境温度较低 时，油加热时间须相对延长。因为在低温状态时启动，因油粘度大，会有启动不易与压缩机加 载不良之状况，故越低的环境温度，必须延长冷冻油加热器的加热时间。一般系统在停机时， 冷冻机油加热器须持续加热，切勿切断电源,除非机组长时间不使用才考虑切断电源。 2、不同品牌的冷冻油绝对不可混合使用，添加冷冻机油时必须确认冷冻油品牌规格。若需要更 换冷冻机油，须将压缩机内部与系统中的残存的所有冷冻机油清理干净后才可添加新油及更换 干燥过滤器。还须注意某些合成油与矿物油相容而产生质变，故新油加入后，重新运转后须再 更换一次新油以彻底清除残油； 3、启动压缩机时，当有意外情况发生，可通过面板“紧急停机”按钮停机；

4、未经本公司售后人员许可，不得调整电子膨胀阀控制器参数，违者将造成机组无法正常运行；

5、若机组上安全阀开启，注意保证机组周围环境有良好的通风，氟利昂遇火将生成有害的光气， 此时机组周围严禁明火。
