天加空气源热泵热水机TCAH安装手册（R417）

空气源热泵热水机组

总 述

该手册属客户财产与机组配套使用 ，完工后请放回技术资料袋 中并妥善保存。 安装空调机组前请仔细阅读本手册 ，请按照手册安装与维护机组 ，以确保空调机组能正常可靠的运行 。空

调机组的安装必须由TICA 公司指定的专业人员完成。若安装或维护由不合格人员操作 ，或未按本手册要求安 装与操作 ，厂商概不负责。

该手册并未力图覆盖各种机组的差异或安装中可能遇到的所有问题 ，不可能为安装中出现的所有可能性 都提供指导。如果购买人欲进一步获取信 息或者遇到特殊问题而本说明书中未能详 尽解释 ，请与TICA 公司联 系。

本手册中 ，在适当的地方会给出 “危险 “、“警告” 和 “注意” 提示 ，为确保人身安全和机组的正常运 行，请仔细阅读这些 内容并遵循之。

A 危险 ：指出潜在的危害情形 ，如果忽视 ，可能会导致死亡或严重的人身伤害。

A 警告：指出潜在的危害情形 ，如果忽视 ，可能会导致轻微或中等人身伤害 。也用于警示不安全的活动 。

A 注意 ：指出潜在的设备损坏’脚，如果忽视 ，可能导致设备损坏或财产损失 ，或可能的环境污染 。也提 供有用的帮助信息，这些信息对机组运行或延长机组使用寿命可能有好处 。但并不能表明这些帮助信息是最佳

的或对改善机组运行有直接的关系。

A 警告

安装或维护前 ，将机组电源和切断开关锁定在断电状态 ，以避免因触电或接触某运转部件而造成人身伤 亡。空调机组的所有安装过程必须符合国家 、省份和当地规定。

A 制冷剂警告

请不要使用不合格制冷剂 、制冷剂替代品或制冷剂添加剂 ，不正确的使用方法或使用不合格制冷剂 、制冷 剂替代品或制冷剂添加剂会导 致机组损坏及各种安全隐患，请选择合格制冷剂或致电 400-828-9606 采购合格 制冷剂。所有操作制冷剂的技术人员都必须是有资格证书的 ，需熟知并严格遵守有关 制冷剂的使用 、处理、回 收和循环利用的相关技术要求及法律法规 。

安全注意事项

－、

4’操作机组之前 ，请详细阅读所有 “安全注意事项” 。

4’ “安全注意事项” 内列举各种与安全有关的重要事项 ，为了避免触电或火灾以及其它可能造成的伤害 ， 应该牢记并严格遵守下列规则：

〈〉 请安装漏 电断路器。

〈〉 用户切勿尝试自行安装 ，如安装不当 ，可能造成漏水 、触电、火灾。

〈〉 必须安装接地线一一接地线不要接在煤气 管、自来水管 、避雷针等上 。如果接地线安装不当 ，易造成 触电事故。

令 机组在安装前必须做好基础平 台，以确保机组平稳运行 。

〈〉 使用由本公司指定的附件，并向制造商或授权经销商要求提供安装 、技术服务。 令 主控制器必须与机组采用同一供电电源系统。

〈〉 控制数据线应与供电电源线相隔离 ，以防干扰。

令 不可将手指或别的东西插入出风口 、进风口 ，以避免受伤害或损坏空调机 。风扇高速运转 ，非常危 险，应特别当心小孩。

〈〉 不可损坏电源线，不可以拔出或插入 电源插头来开关机组。 令 不要直接用水冲洗机组 ，否则易造成触电或其它事故 。

〈〉 要保证机组进出风畅通。

〈〉 请不要频繁开关机 ，机组可能因频繁启动受损。

〈〉 机组长时间不运行及冬季不运行时 ，必须排尽系统中的水 ，之后关闭 电源。 令 长时间停机之后再次使用 ，必须对机组预先通 电12h预热。

〈〉 用户切勿尝试自行修理 ，如修理不当可导致机组运行 故障或烧坏 ；用户如有修理需要，敬请联系当地 分公司或授权维修商。

A 注意

·机组在加注或追加冷媒时 ，加注量与种类必须以机组铭牌为准 ，冷媒加注错误可能导致机组故障或各 种安全隐患。

·酸、碱以及盐雾等腐蚀性气体会导致机组外壳 、管路或电器元件损坏 ，机组安装位置必须远离这些场 所。

－、机组说明

1、适用范围、用途及特点

适用范围、用途

空气源热泵热水机组运用 了创新性设计方案 ，利用自然界空气为能源 ，环保节能的产生用户 需要的热水。 机组除环保节能外 ，还兼备应用灵活 、安装方便等特点，包含多个品种 ，可以满足不 同热水需求场所的要求 。

空气源热泵热水机组可广泛适用于新建和改造的商用与 民用建筑工程 ，例如宾馆酒店 、小型商场、娱乐中 心，以及厂房、医院、高级公寓等。该机组还可以根据客户现场气候特点要求加装辅助电加热 ，即使冰天雪地 也能给客户提供温暖的卫生热水。

特点

空气源热泵热水机组包含两种规格型 号，可模块化设计 ，用户可根据不同用水量任意选取机组。 天加空气源热泵热水机组 ，所有使用的零部件都是经过 严格精心选择的优质零部件，用以提高整个机组的

性能 ，带给客户超值价值 。

·压缩机

选用世界知名品牌全封闭式涡旋压缩机 ，噪音低、振动小、效率高、使用寿命长 。根据制热量不同 ，机组 内部压缩机数量有可能不一样。

·水侧换热器

水侧换热器采用高效套管式热交换器 ，抗结垢和抗冻结能力强 、拆卸容易 ，维修方便 ，对流式热传导 ，效 率高。换热器外部以10mmPE保温 ，有效防止能量的损失 。

·凤侧换热器

风侧换热器为铜管铝鳝片式热交换器 ，使用3/8” 无缝紫铜管及特殊抗蚀铝质散热片配合端板装配而成使用 机械式胀营使铜管及铝片紧密结合 ，使热传导效率最佳。

·低噪音凤机

排热风扇使用轴流式螺旋叶片 ，采用特制双转速 、低噪音马达驱动 ，风量大 、振动小。低噪音风机均经过 严格的动 、静平衡实验 ，以获得最佳的风机工作点、风机效率和噪声级。

·外框架

外部顿金材质为镀斡钢板 ，采用日本AMADA 进口数控剪板机 、冲床 、折边机精加工制造 。机组的顿金结 构由框架及面板组装而成 ，框架采用焊接或螺栓成 一整体 ，面板采用螺栓或自攻螺钉固定于框架上 ，结构稳 定，运行平稳。供检修使用之面板可在现场方便的拆装 。

所有银金件均经过除锈 、清洗 、烘干等前处理 ，然后采用静电喷塑工艺对每件银金 的内外表面进行喷涂加 工，外观美观。

·电气元件

本机组电气控制为智能化集成 电路制控，元件含有交流电磁接触器 、相序保护器 ，高低压力保护开关 、

NTC温度传感头及智能控制模块 ，完全自动连锁控制 ，自动监控软件对机组的正常运转有完 善的保护作用。

·微电脑控制器

智能化运行管理 ，标准机型都采用液晶显示屏 ，显示器多彩背光显示不同运行模式 ，使整个机组更加人性 化 ，让客户感觉高贵华丽。

增加外形图及各部位说明

2、执行标准

本机组执行国家产品标准GB厅 21362

3、系统原理

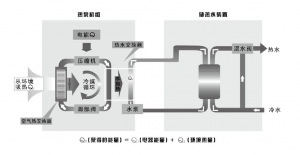

空气源热泵热水器工作原理图如下：

四、机组技术参数

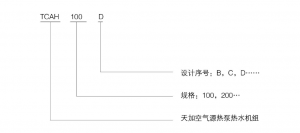

1、型号命名

2、技术参数

机组参数规格表

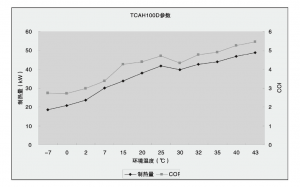

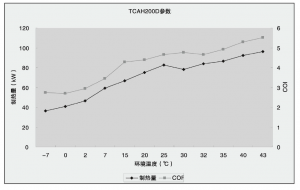

机组变工况曲线

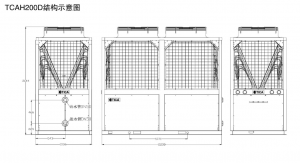

3、结构示意图

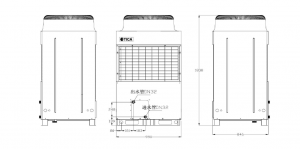

TCAH100D 结构示意图

五、机组安装

1、安装要点 验收

机组开箱后，对照产品装箱单核对设备及随机附件是否 正确齐全 ，如发现与设备装箱单不符或损坏 ，请向 运输单位申报或告知厂家。

搬运

机组从工厂运至工地现场 ，在吊装之前应保持良好包装 。在吊装时须注意以下问 题：

·搬运时小心轻放 ，保证机体竖直 0

·机组向上吊装时 ，应避免撞击到其它物体而渭动 。同时人员不得站立于机体下方或附近以策安 全。为 防止外表刮伤或变形 ，钢索与机体接触部分须放置保护垫 ，同时绳索之间应加支撑件，以防绳索勒损机器。

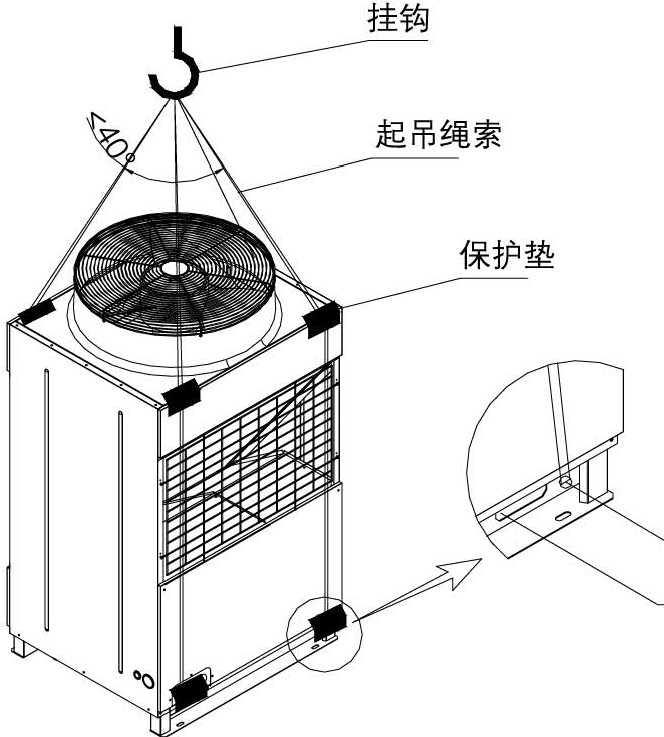

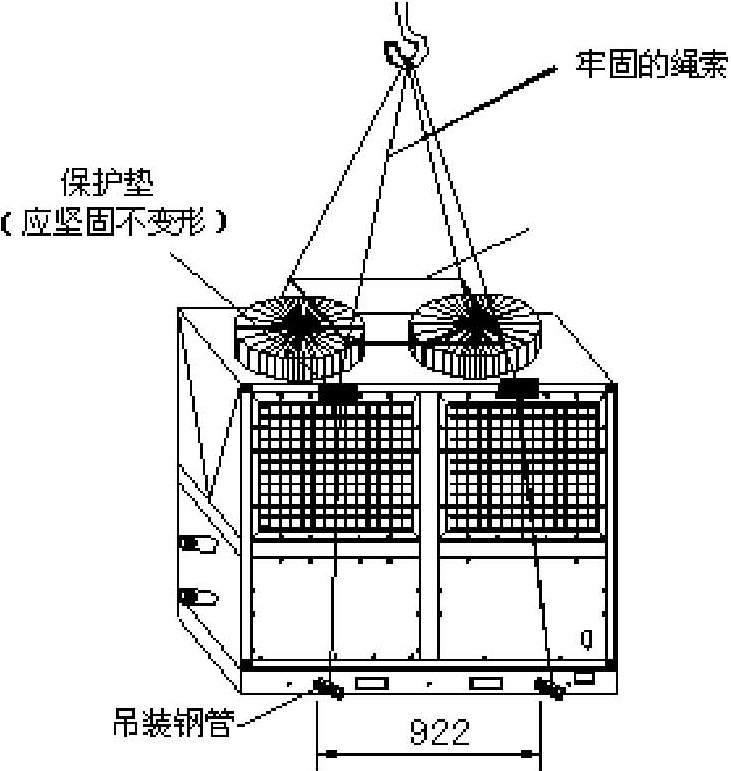

TCAH100D 吊装示意图

吊装孔（前、后各 2处 ） 绳索必须放 置于吊装孔 内， 防止绳索在吊装 过程中发生滑动 ！

叉车槽

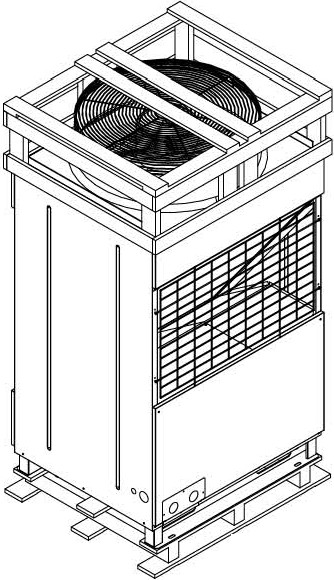

TCAH200D 吊装示意图

安装位置

本机组可安装于地下车库 、地面、阳台、屋顶 、专用平台或其他任何 便于安装并可承受机组运行重量的地 方 ，安装位置选择时请必须注意以下要求 。

·机组周围的通风和维护空间是否足够 ，对每台TCA H100D机组循环风量不小于 13000 m3/h ，对每台

TCAH200D机组循环风量不小于26000 m3/h。最小的安装维护空间请参考图下图

·机组的排风和噪音是否影响周围邻居；避免机组位于强风口 ，排风方向直接顶风 。

·固定角安装橡胶垫或弹簧避震垫 ，调整机组的水平。

·选择有 良好排水设施的地方，便于维护时的大量排水 。

·选择距主电源较近之处安装 ，避免电压降过大而影响机组正常启动和运行。

·避免将机组安装在强干扰设备附件 ，否则可能导致机组无法正 常运行。

·机组的安装应尽量避免日晒 、雨淋 ，避免等杂物堵塞进出风口 ，如无法避免 ，应安装防雨防雪措施。

·应远离锅炉烟道或其它会腐蚀冷凝盘管及机组铜管部件的空气 环境。

·不要将机组安装在室内 ，如确需室内安装 ，贝IJ要求排风口距楼层天花板最小距离大于 2米 ，并有足够的 空气流量和通风设施。

·机组使用不易燃烧和无毒的 R22冷媒 ，因冷媒比重比空气大 ，如冷媒泄漏 ，地面会被 令媒覆盖 ，所 以，在维修时应保持 良好的通风而防止窒息。

·如发现冷媒泄漏应立即停止机组运行 ，并及时与维修人员联系。现场不得有明火 ，因冷媒接触明火会 分解成有害气体。

·机组应使用与本机组铭示值 一致的电源 ，电源线路应安装漏电保护器等保护装置。使用说明书中指定 的保险丝或断路器。配线工作需由有资质的电工来做 ，且符合电器安全要求。

·对于特殊安装要求的场合请 向建筑承包商或建筑设计师或其他专业人士咨询 。

A 注意

酸、碱以及盐雾等腐蚀性气体会导致机组外壳、管路或电器元件损坏，机组安装位置必须远离这些场所 。

斗

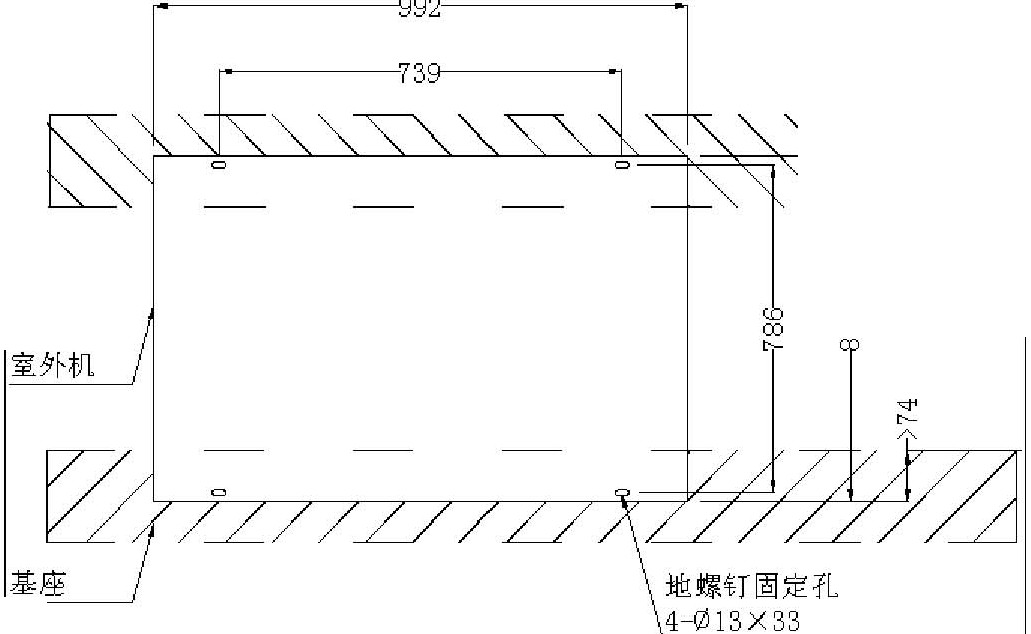

2、安装示意图 安装基础图

基础可用水泥预浇 ，预留排水道 ，表面水平。机组可直接用膨胀螺栓固 定在基础上 ，基础定位孔见各机型 外形图所示 ，也可用角钢制做托架。机组固定角加橡胶垫或弹簧避震垫 ，置于基础上 。

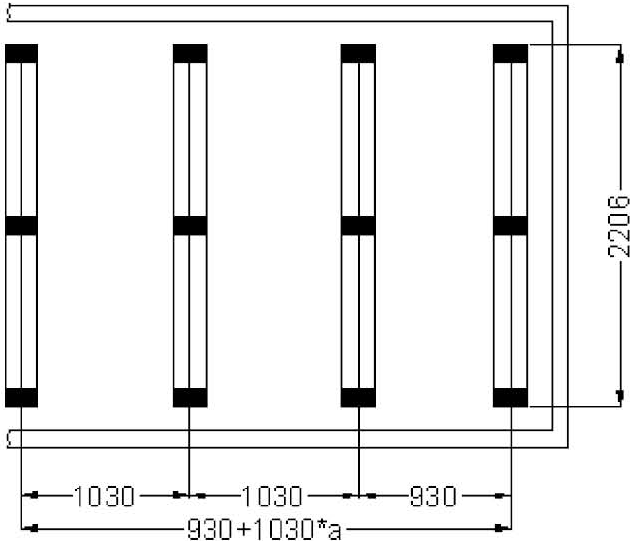

TCAH100D安装基础图

混凝土

Ht水沟 橡股垫

C20混凝土

3、机组安装

·机组在安装前必须做好基础平台，以确保机组平稳运行 。

·请委托经销商或专业人员 安装 ，安装人员须具备相关专业知识 。禁止自行安装 ，否则可能导致漏水 、 触电、火灾等事故。

·当机组需要移动 、维修或再安装时 ，请委托经销商或专业人员进行操作 ，禁止自行维修或再安装 ，否 则，可能导致漏水 、触电、火灾等事故 。

·机组不可安装在易燃物 （ 油j盔、涂料、汽油、化学试剂等 ） 附近，以防止发生火灾或爆炸。

·若不幸发生火灾 ，应立即将主电源关闭并采取相应正确的灭火措施。

·请使用指定容量的保险丝 ，不可使用铁丝、铜丝代替 ，否则将使机组严重损坏或发生火灾 。

·使用由本公司指定的附件，并向制造商或授权经销商要求提供安装 、技术服务 ，否则可能导致漏水 、 触电、火灾等事故。

·进行电气安装时应遵守国家相关规定。

·机组必须进行可靠的接地 。

·请安装漏电断路器。

4、水系统安装 （ 凤系统安装 ）

水质的控制

当使用自来水时很少会产生水垢 ，但因各地 自来水水质有异同，机组在使用前需检测 自来水中水质 ，如水 质较差 ，请对进水进行处理。使用井水或河水便会产生较多的水垢和沙子等沉淀物 ，使用前必须经过专业的水 处理。

水管路连接

·各个管路的连接部位都贴有进出水标 记 ，连管时要注意。

·进水管必须安装水过滤器 ，以保护机组内部部件不被堵塞。

·用户水管在与机组接驳前 ，必须对整个营路系统进行清洗 ，然后拆下过滤器的过滤网清洗干净 再装 上 ，确认管路中没有颗粒及杂质 方可与机组接驳 。

·与机组的进出水管接头应采用软接头 ，以便机组工作时产生的振动不会传递 。

·为确保先开水 泵后再开机组 ，在换热器的进水侧应 装设水流开关 。水流开关应安装在水平直管段 ，距 弯头、阀门等局部阻力件5倍管径以上距离处。

·在出水管上应装排水阀 ，进水管上水 泵后应装排气阀 。在循环水系统最高点处和局部抬 高处也须安装 排气阀。机组正常运行时 ，阀门手柄必须取走 ，以保证阀门无法打开 ，如机组运行时误将排水阀打开 ，会发生 断水事故。

·进出水管应做好保温 ，保温材料的厚度应符合相关标准 。

·在冬季环境温度很低 的情况下，夜间停机时期套管换热器和管道内的水可能冻结 ，从而损坏设备和管 路。为防止冻结，绝不允许机组断电 （ 因机组有自动防冻功能 ） 。如果遇停电或长时间断电，必须将系统中的 水排净。

·在进水和出水配营中安装压力表和温度计及阀门 。

＊泵选型时 ，必须满足机组的流量要求 ，过大或过小的水流量均会不同程度的影响机组的正常使用和 使用 寿命。

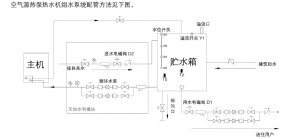

水路连接示意 图

空气源热泵热水机组水系统配营方法见下图，

A 注意：该水系统装配图只作为现场施工的参考 ，具体以实际施工标准拢。

A 注意：系统安装完毕清洗时 ，如果使用商业用酸性冲洗液，需要在机组上设置一个髓 ，避免损坏水侧蒸

发器。请勿使用未经处理或处理不当的系统用水 ，以免损坏机器。

A 注意：为避免机组损坏 ，机组的进出水管不可以装反。

A 警告：系统进水管处必须安装水过滤器 ，并定期清洗 ，以防止机内水系统侧换热器堵塞 ，造成机组损坏。

最高工作压力请不要超过 0.5Mpa ，避免损坏热水侧的零部件 。

A 警告：机组进行最后接管前，必须彻底冲洗所有夕阳管路 ，严禁内有杂物 ，否则造成后果我司不负任何责

任。

抽真空、加注制冷剂

抽真空步骤

因残留空气特别是氧气的存在 ，冷冻机油有被氧化 、老化、油泥化的趋势。请设定好抽真空条件 ，使制冷 循环系统内的残留空气达到内容积的 1%以下。请使用抽真空条件能满足前面所述残留空气标准的设备 。必须

保证真空度 《30Pa ，时间：30分钟以上。另外，推荐彻底进行氮气置换 ，使残留氧气成分达到 0.1% 以下。

A 注意：不允许使用机制压缩机抽真空 。

充注一液态充注 工具一复合压力表

复合压力表需使用新的，且不能混用。连接橡胶软管需买R22专用的。 制冷剂

由于选用不合格的制冷剂将导致机组损坏和存在各种 安全隐患，因此敬请选用合格的R22制冷剂。 充制冷剂步骤 ：

1 ） 合上电源总开关 ，检查电压是否正常 ，机组外壳是否带电。接通控制线路 ，检查电路是否正确。

2 ） 从机组制冷剂充注阀处充入制冷剂 ，如系统平衡压力较高 ，导致冷媒无法加入 ，可手动开启压缩机（请 检查风机转向是否正确 ，有无异常振动及噪音 ）。制冷剂应缓慢加入以 防止液击。

A 注意压缩机运转方向 ，否则压缩机将严重损坏。

因本机组采用涡旋压缩机 ，当压缩机接线相序错误 ，压缩机反转 ，会发生异常噪音。机组电路中有相序保 护功能 ，当机组总电源进线相序错误时 ，机组会有报警显示 ，应由持证电工将机组总电源三相电源中的两相连 线互相调换，机组则可正常开启。

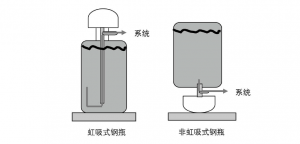

3 ） 如果需要补充冷媒 ，一定需要专业人员操作，建议采用液体充注 。请按照下面图示操作。

A 注意 ：

4 ） 检查压缩机运转情况如电压 、电流、机体温度等是否正常。

& 注意 ：压缩机三相电流不平衡应小 于5%。

检查干燥过滤器 ，若有杂质或水份则更换过滤器 ，重复过滤 ，歪lj干净为止。

A 注意：在机组首次开机调试时 ，需要对温湿醋 、压力传感器值进行棚 。

5、电气安装

机组电源电气参数

供电电线线径应考虑主机安装位置与配 电房之间的距离（即电压降）及电流大小，再依照电工规范决定配电 线路之线径及主开关容量 ，以确保机组之正常运作 。建议用户电源进线采用RV或BVR线 ，请参考如下 电气规 格配结：

机组电气配线

·配线施工必须由专业技术员按照电路图标贴进行。

·只可使用由本公司指定的电气元件 ，并向制造商或授权经销商 要求提供安装 、技术服务。

·如接线不符合电气安装规范 ，可能导致控制器失灵或触电等后 果。

·连接的固定线路必须配有至少3mm触点开距的全极断开装置 。

·按照国家有关电器设备技术标准的要求 ，设置好漏电保护装置。

·所有接线施工完成后 ，经仔细检查无误才可接通电源 。

·请详细阅读 电控箱上张贴的各种标签。

·用户切勿尝试自行维修。如果控制器修理不当 ，可能导致触电或损坏控制器等后果 。

·用户有任何维修的需要 ，请与当地分公司或授权经销商联系。
